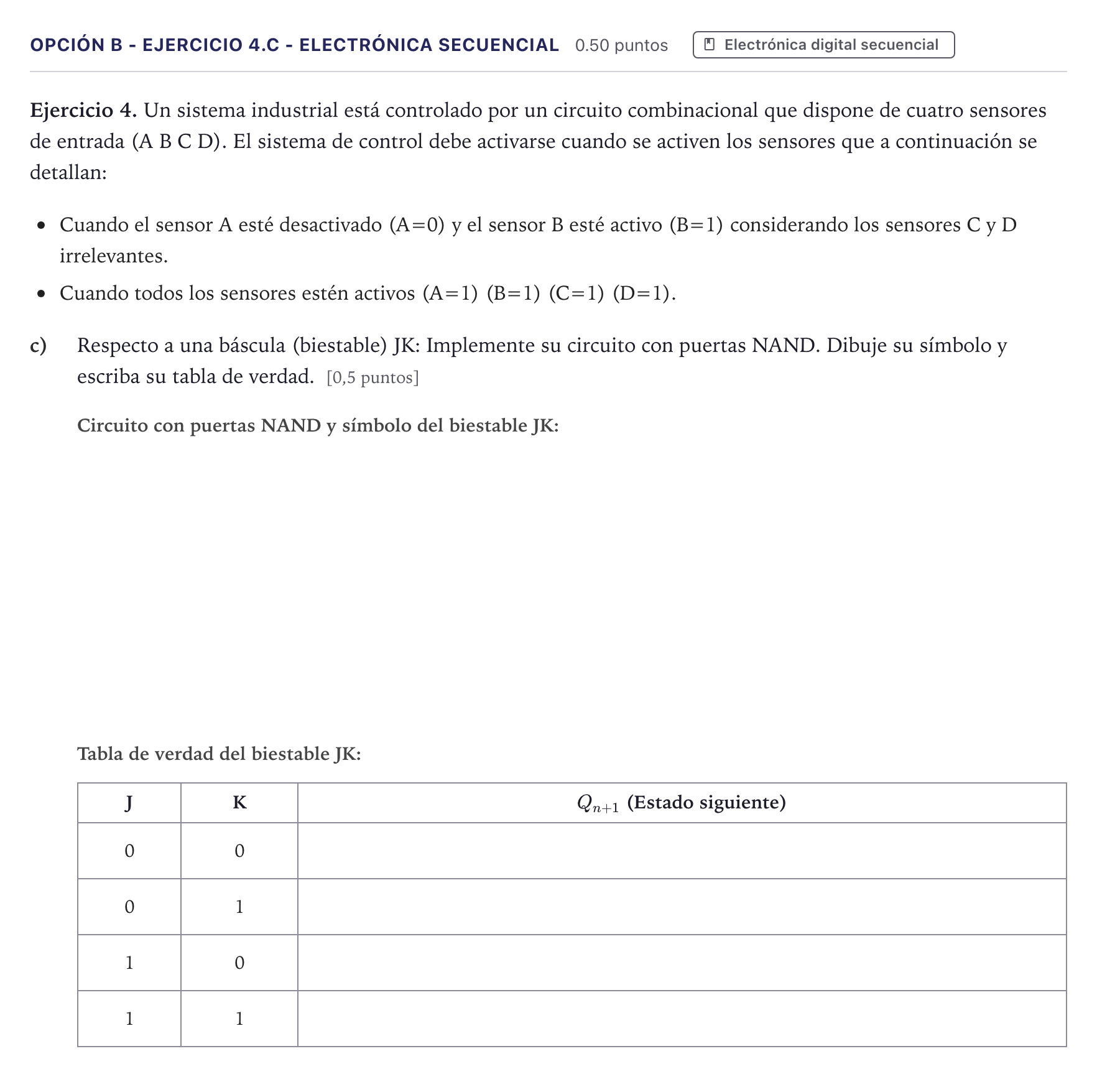

Opción B - Ejercicio 4.c - Electrónica secuencial · Tecnología e Ingeniería II PAU Canarias Junio 2024

Implemente su circuito con puertas NAND y dibuje su símbolo.

Solución: Circuito con 4 puertas NAND: Consta de un biestable RS básico formado por dos puertas NAND realimentadas entre sí, precedido por dos puertas NAND de entrada de 3 entradas cada una: - Puerta NAND superior de entrada: recibe la señal $J$, el pulso de reloj $CLK$ y la realimentación de la salida invertida $\overline{Q}$. - Puerta NAND inferior de entrada: recibe la señal $K$, el pulso de reloj $CLK$ y la realimentación de la salida normal $Q$. - Las salidas de estas dos puertas se conectan a las entradas del cerrojo NAND biestable. Símbolo: Bloque rectangular con las entradas $J$, $K$ y reloj ($CLK$, típicamente activo por flanco o nivel) a la izquierda, y las salidas complementarias $Q$ y $\overline{Q}$ a la derecha.

Tabla de verdad: salida $Q_{n+1}$ para $J = 0, K = 0$

Solución: $Q_n$ / No cambio / Memoria

Tabla de verdad: salida $Q_{n+1}$ para $J = 0, K = 1$

Solución: $0$ / Reset
