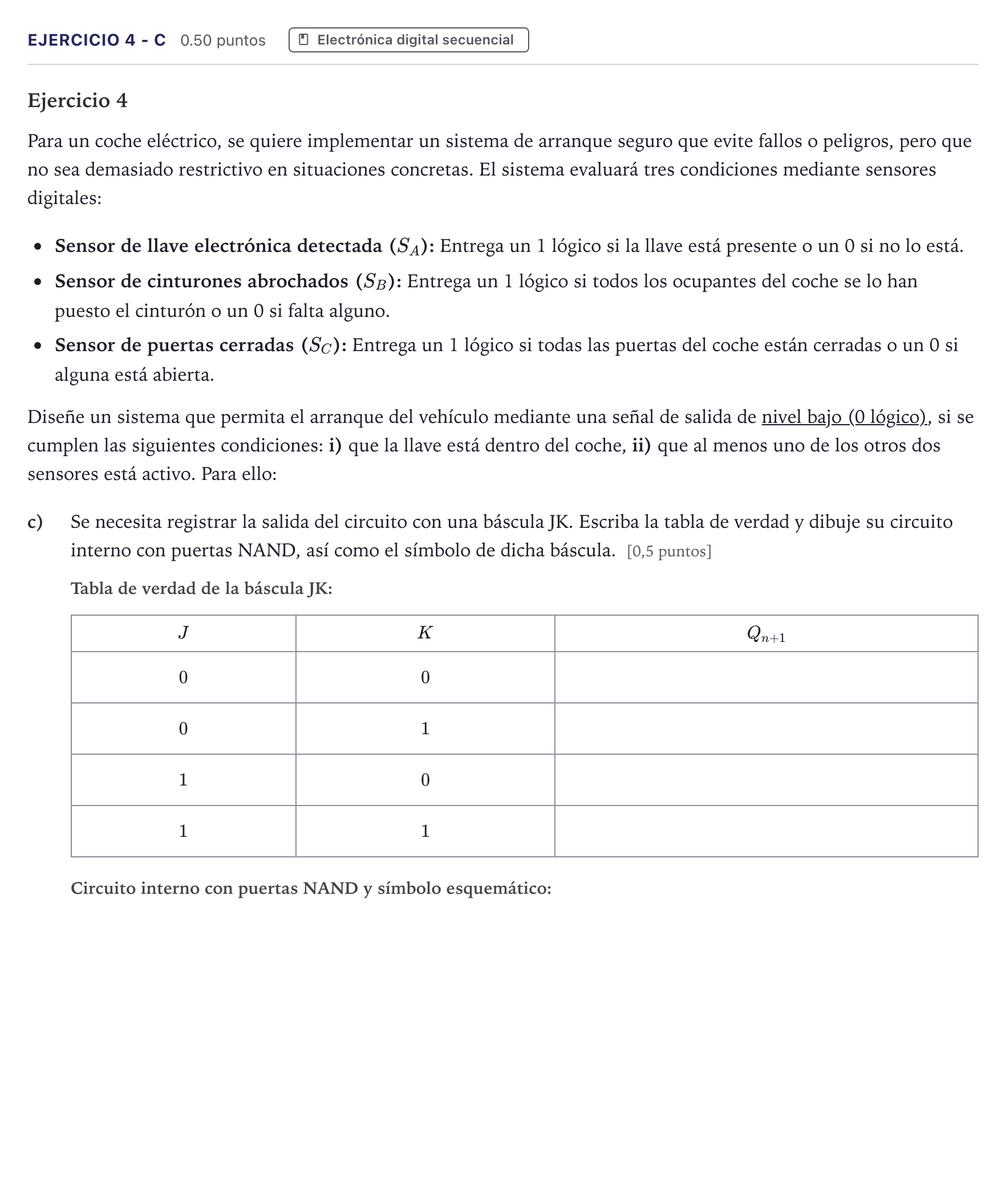

Ejercicio 4 - c · Tecnología e Ingeniería II PAU Canarias Julio 2025

Ejercicio 4

Para un coche eléctrico, se quiere implementar un sistema de arranque seguro que evite fallos o peligros, pero que no sea demasiado restrictivo en situaciones concretas. El sistema evaluará tres condiciones mediante sensores digitales:

Sensor de llave electrónica detectada ($S_A$): Entrega un 1 lógico si la llave está presente o un 0 si no lo está.

Sensor de cinturones abrochados ($S_B$): Entrega un 1 lógico si todos los ocupantes del coche se lo han puesto el cinturón o un 0 si falta alguno.

Sensor de puertas cerradas ($S_C$): Entrega un 1 lógico si todas las puertas del coche están cerradas o un 0 si alguna está abierta.

Diseñe un sistema que permita el arranque del vehículo mediante una señal de salida de nivel bajo (0 lógico), si se cumplen las siguientes condiciones: i) que la llave está dentro del coche, ii) que al menos uno de los otros dos sensores está activo. Para ello:

c)

Se necesita registrar la salida del circuito con una báscula JK. Escriba la tabla de verdad y dibuje su circuito interno con puertas NAND, así como el símbolo de dicha báscula. [0,5 puntos]

$J$ · $K$ · $Q_{n+1}$

$0$ · $0$

$0$ · $1$

$1$ · $0$

$1$ · $1$
