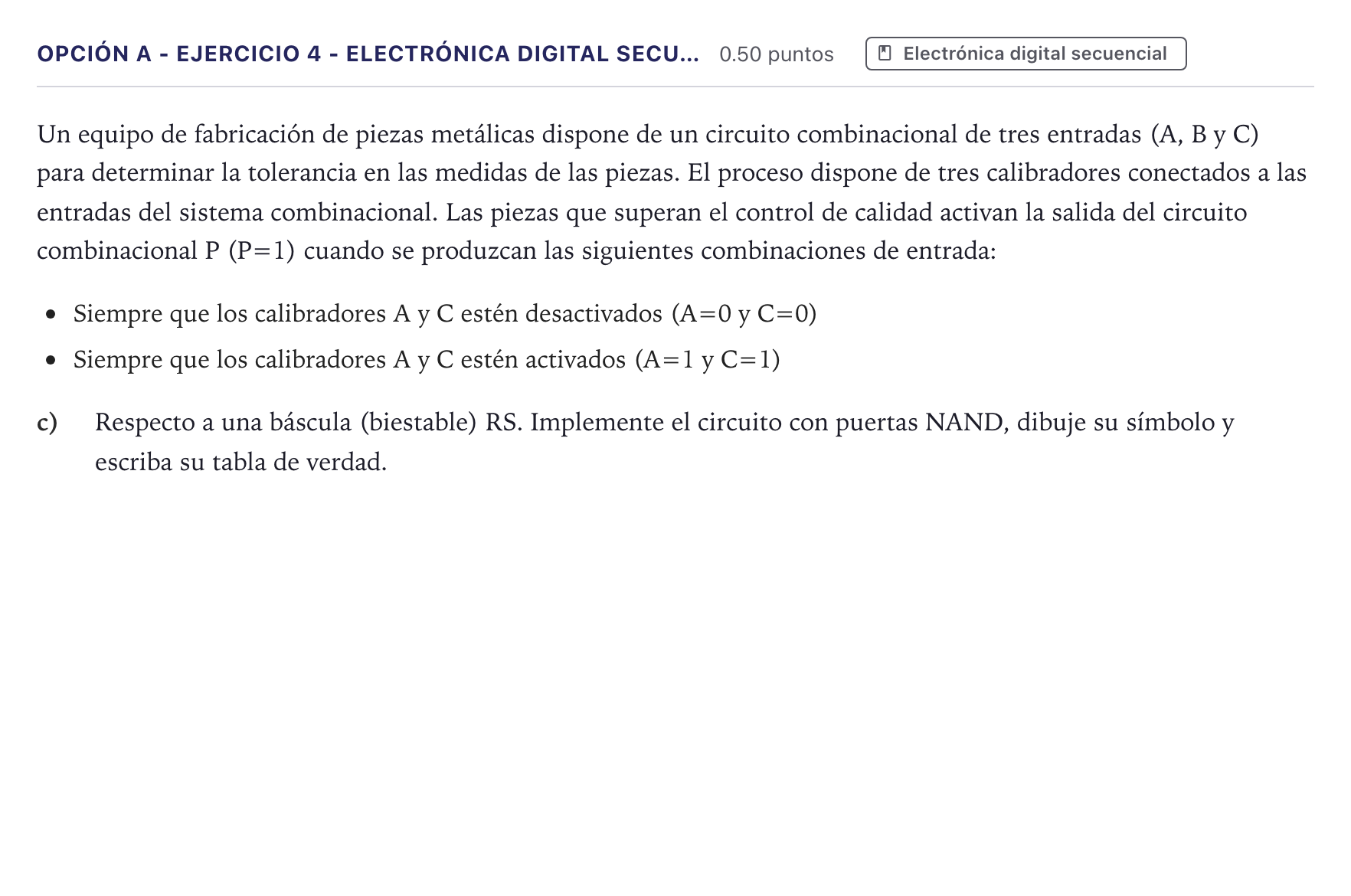

Opción A - Ejercicio 4 - Electrónica digital secu… · Tecnología e Ingeniería II PAU Canarias Julio 2024

c) Respecto a una báscula (biestable) RS. Implemente el circuito con puertas NAND, dibuje su símbolo y escriba su tabla de verdad.

Solución: 1. Implementación con puertas NAND (Biestable $\bar{S}\bar{R}$ / $RS$): Consta de dos puertas NAND de dos entradas cruzadas: - Puerta NAND 1: Una entrada es $\bar{S}$ (o $S$ invertida) y la otra entrada procede de la salida $\bar{Q}$. Su salida es $Q$. - Puerta NAND 2: Una entrada es $\bar{R}$ (o $R$ invertida) y la otra entrada procede de la salida $Q$. Su salida es $\bar{Q}$. *(Si se implementa con entradas activas a nivel alto $S$ y $R$, se añaden dos inversores NAND a las entradas)*. 2. Símbolo lógico: Un bloque rectangular con las entradas a la izquierda ($S$ y $R$, o $\bar{S}$ y $\bar{R}$ con círculos de negación) y las salidas a la derecha ($Q$ y $\bar{Q}$). 3. Tabla de verdad (entradas activas en nivel bajo $\bar{S}\bar{R}$): | $\bar{S}$ | $\bar{R}$ | $Q_{n+1}$ | $\bar{Q}_{n+1}$ | Función | | :---: | :---: | :---: | :---: | :--- | | 0 | 0 | 1 | 1 | No permitido / Indeterminado | | 0 | 1 | 1 | 0 | Activación ($Set$, $Q=1$) | | 1 | 0 | 0 | 1 | Desactivación ($Reset$, $Q=0$) | | 1 | 1 | $Q_n$ | $\bar{Q}_n$ | Memoria (sin cambio) | *(Si se considera activo a nivel alto con inversores previos: $S=0, R=0 \to$ Memoria; $S=0, R=1 \to Reset$; $S=1, R=0 \to Set$; $S=1, R=1 \to$ Prohibido)*.
