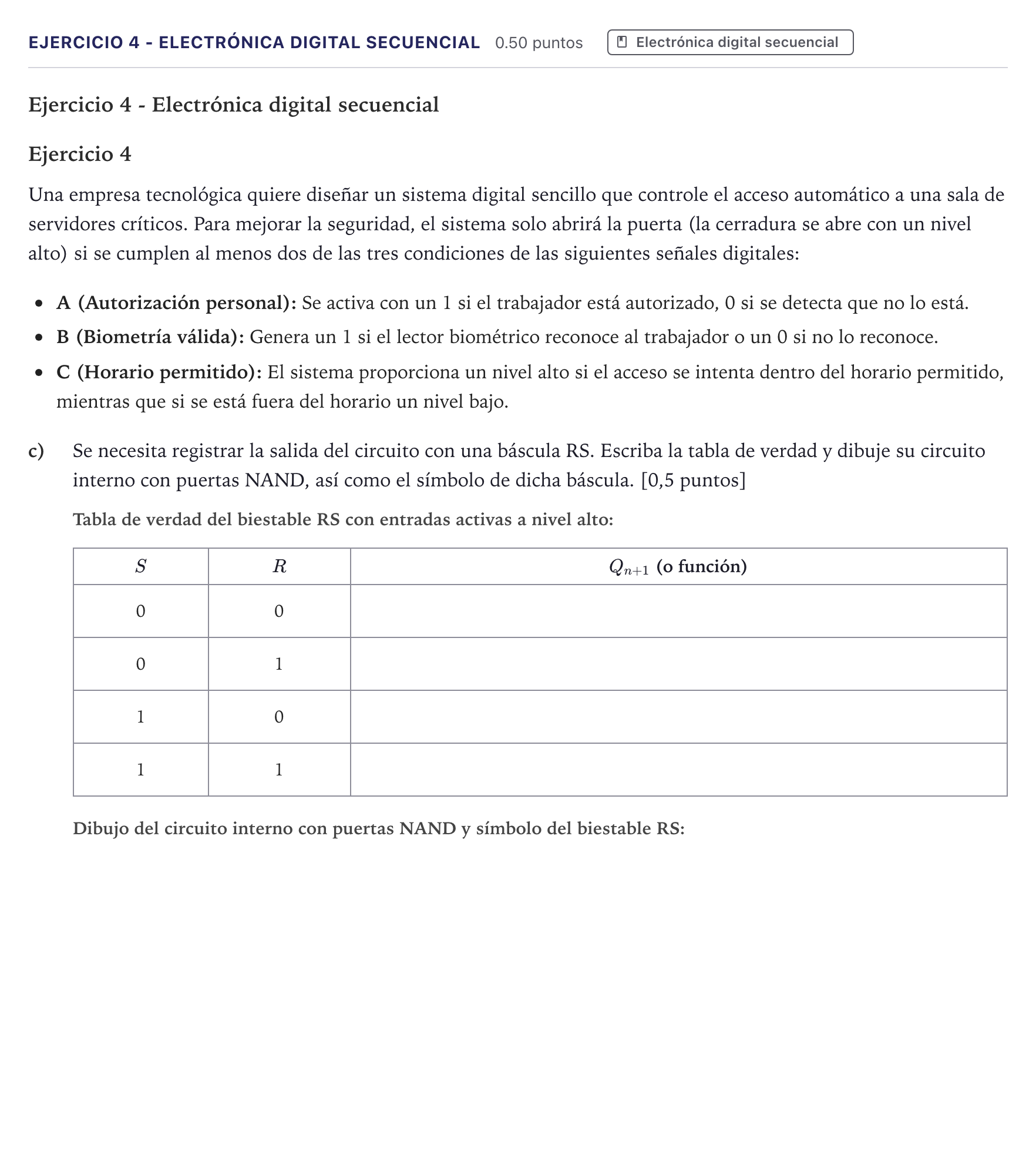

Ejercicio 4 - Electrónica digital secuencial

Ejercicio 4

Una empresa tecnológica quiere diseñar un sistema digital sencillo que controle el acceso automático a una sala de servidores críticos. Para mejorar la seguridad, el sistema solo abrirá la puerta (la cerradura se abre con un nivel alto) si se cumplen al menos dos de las tres condiciones de las siguientes señales digitales:

A (Autorización personal): Se activa con un 1 si el trabajador está autorizado, 0 si se detecta que no lo está.

B (Biometría válida): Genera un 1 si el lector biométrico reconoce al trabajador o un 0 si no lo reconoce.

C (Horario permitido): El sistema proporciona un nivel alto si el acceso se intenta dentro del horario permitido, mientras que si se está fuera del horario un nivel bajo.

c)

Se necesita registrar la salida del circuito con una báscula RS. Escriba la tabla de verdad y dibuje su circuito interno con puertas NAND, así como el símbolo de dicha báscula. [0,5 puntos]

$S$

$R$

$Q_{n+1}$ (o función)

0

0

0

1

1

0

1

1
