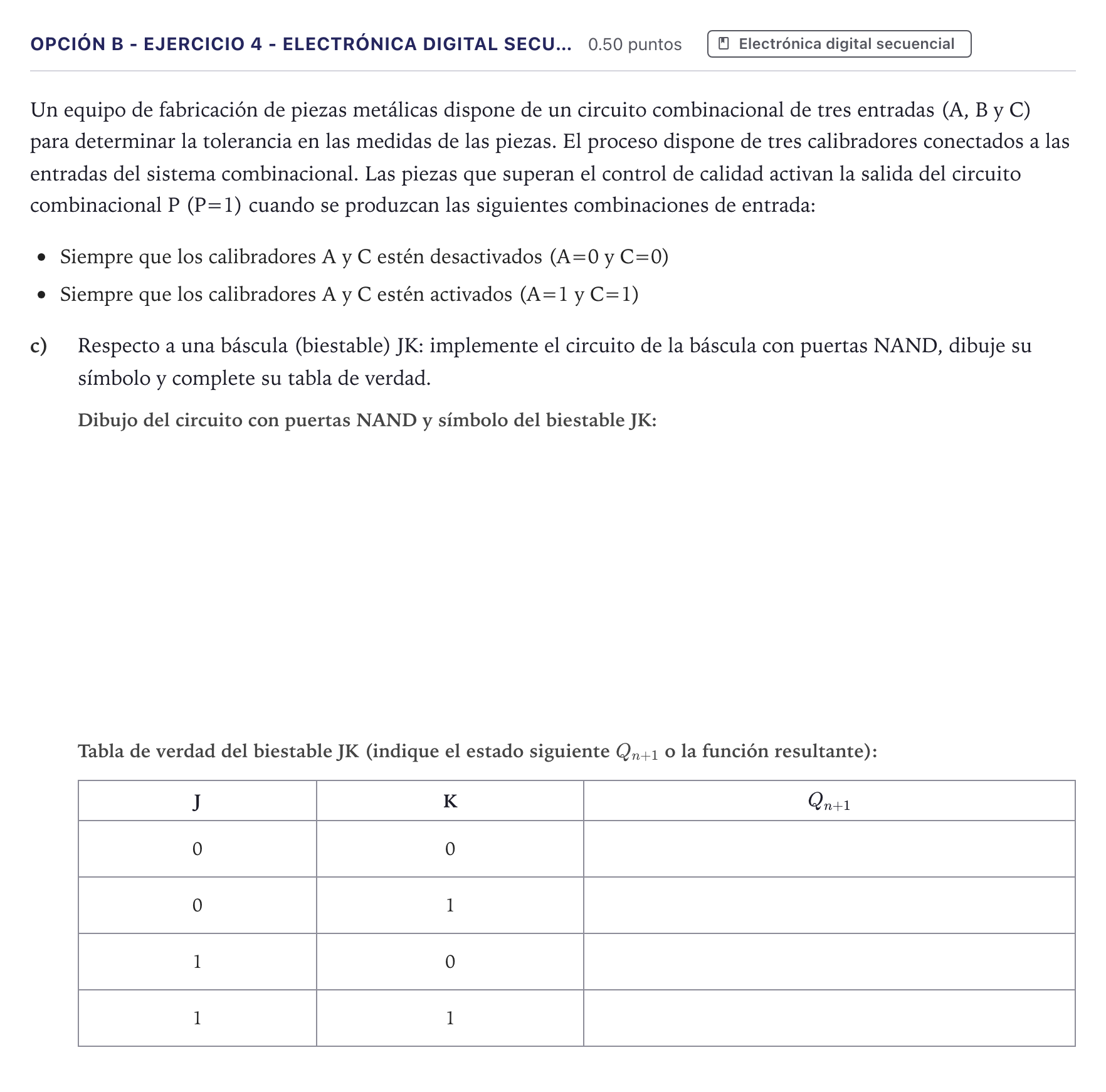

Opción B - Ejercicio 4 - Electrónica digital secu… · Tecnología e Ingeniería II PAU Canarias Julio 2024

Implemente el circuito de la báscula con puertas NAND y dibuje su símbolo.

Solución: Circuito con puertas NAND: Consta de 4 puertas NAND de dos o tres entradas: - Un latch SR básico formado por 2 puertas NAND cruzadas (la salida de una va a la entrada de la otra, generando $Q$ y $\overline{Q}$). - 2 puertas NAND a la entrada conectadas a la señal de reloj (CLK): una recibe la entrada $J$, la señal de reloj y la realimentación desde la salida $\overline{Q}$; la otra recibe la entrada $K$, la señal de reloj y la realimentación desde la salida $Q$. - Las salidas de estas dos puertas de entrada alimentan respectivamente las entradas del latch SR. Símbolo: Un bloque rectangular con las entradas $J$, $K$ y la entrada de reloj dinámica (CLK, representada con un triángulo indicador de flanco) en el lateral izquierdo, y las salidas $Q$ y $\overline{Q}$ (esta última con círculo de negación) en el lateral derecho.

Tabla de verdad del biestable JK: salida $Q_{n+1}$ para $J = 0, K = 0$

Solución: $Q_n$ (Memoria / No cambia)

Tabla de verdad del biestable JK: salida $Q_{n+1}$ para $J = 0, K = 1$

Solución: 0 (Reset / Puesta a 0)
