Opción A - Ejercicio 4.c - Electrónica secuencial · Tecnología e Ingeniería II PAU Canarias Junio 2024

Tema: Electrónica digital secuencial · Del examen Junio (2024)

Enunciado

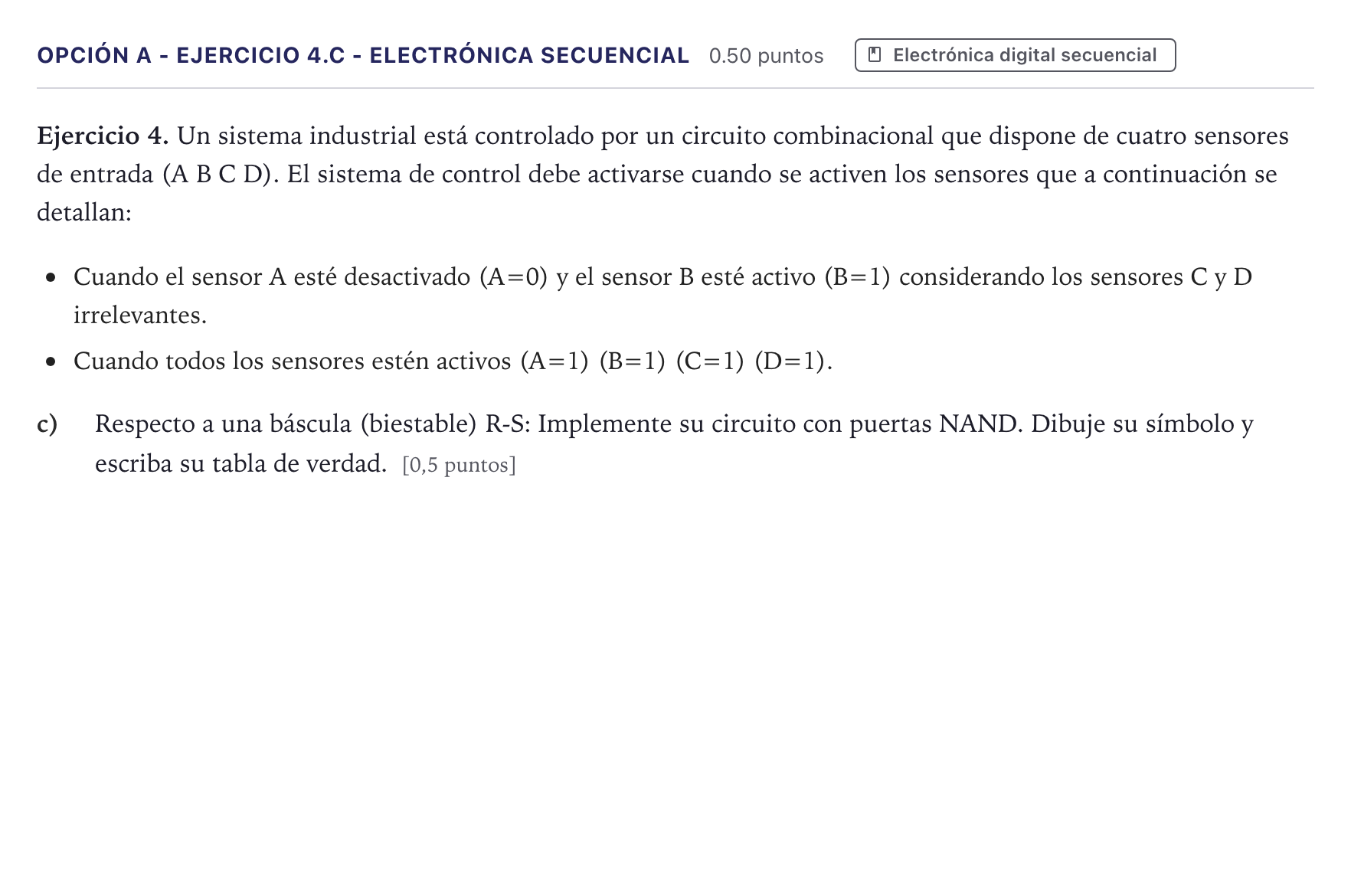

Ejercicio 4. Un sistema industrial está controlado por un circuito combinacional que dispone de cuatro sensores de entrada (A B C D). El sistema de control debe activarse cuando se activen los sensores que a continuación se detallan:

Cuando el sensor A esté desactivado (A=0) y el sensor B esté activo (B=1) considerando los sensores C y D irrelevantes.

Cuando todos los sensores estén activos (A=1) (B=1) (C=1) (D=1).

c)

Respecto a una báscula (biestable) R-S: Implemente su circuito con puertas NAND. Dibuje su símbolo y escriba su tabla de verdad. [0,5 puntos]

Enunciado: Opción A - Ejercicio 4.c - Electrónica secuencial · Tecnología e Ingeniería II PAU Canarias Junio 2024

Solución

Solución de AprenAI (no es la oficial)

c) Respecto a una báscula (biestable) R-S: Implemente su circuito con puertas NAND. Dibuje su símbolo y escriba su tabla de verdad.

Solución: 1. Implementación del circuito con puertas NAND: - Dos puertas NAND de 2 entradas en realimentación cruzada: - Puerta NAND 1 (superior): recibe la entrada Sˉ\bar{S} (o SS negada) y la salida Qˉ\bar{Q} de la puerta inferior. Su salida es QQ. - Puerta NAND 2 (inferior): recibe la entrada Rˉ\bar{R} (o RR negada) y la salida QQ de la puerta superior. Su salida es Qˉ\bar{Q}. *(Si se añaden inversores previos implementados con NAND para disponer de entradas activas en nivel alto SS y RR, la entrada SS pasa por un inversor NAND antes de conectarse a la puerta superior, y RR pasa por otro inversor NAND antes de la inferior).* 2. Símbolo lógico: - Bloque rectangular con: - Entradas a la izquierda: SS y RR (o Sˉ\bar{S} y Rˉ\bar{R} con círculos de inversión). - Salidas a la derecha: QQ y Qˉ\bar{Q} (salida directa e invertida). 3. Tabla de verdad: *Para entradas activas en nivel bajo (biestable básico con NAND, Sˉ−Rˉ\bar{S}-\bar{R}):* | Sˉ\bar{S} | Rˉ\bar{R} | Qn+1Q_{n+1} | Estado / Operación | | :---: | :---: | :---: | :---: | | 00 | 00 | Indeterminado | Estado no permitido / Prohibido | | 00 | 11 | 11 | Activación (Set) | | 11 | 00 | 00 | Desactivación (Reset) | | 11 | 11 | QnQ_n | Memoria (Sin cambio) | *Para entradas activas en nivel alto (S−RS-R, con inversores a la entrada):* | SS | RR | Qn+1Q_{n+1} | Estado / Operación | | :---: | :---: | :---: | :---: | | 00 | 00 | QnQ_n | Memoria (Sin cambio) | | 00 | 11 | 00 | Desactivación (Reset) | | 11 | 00 | 11 | Activación (Set) | | 11 | 11 | Indeterminado | Estado no permitido / Prohibido |
