Opción B - Ejercicio 4 - Electrónica combinacional · Tecnología e Ingeniería II PAU Canarias Junio 2024
Tema: Electrónica digital combinacional · Del examen Junio (2024)

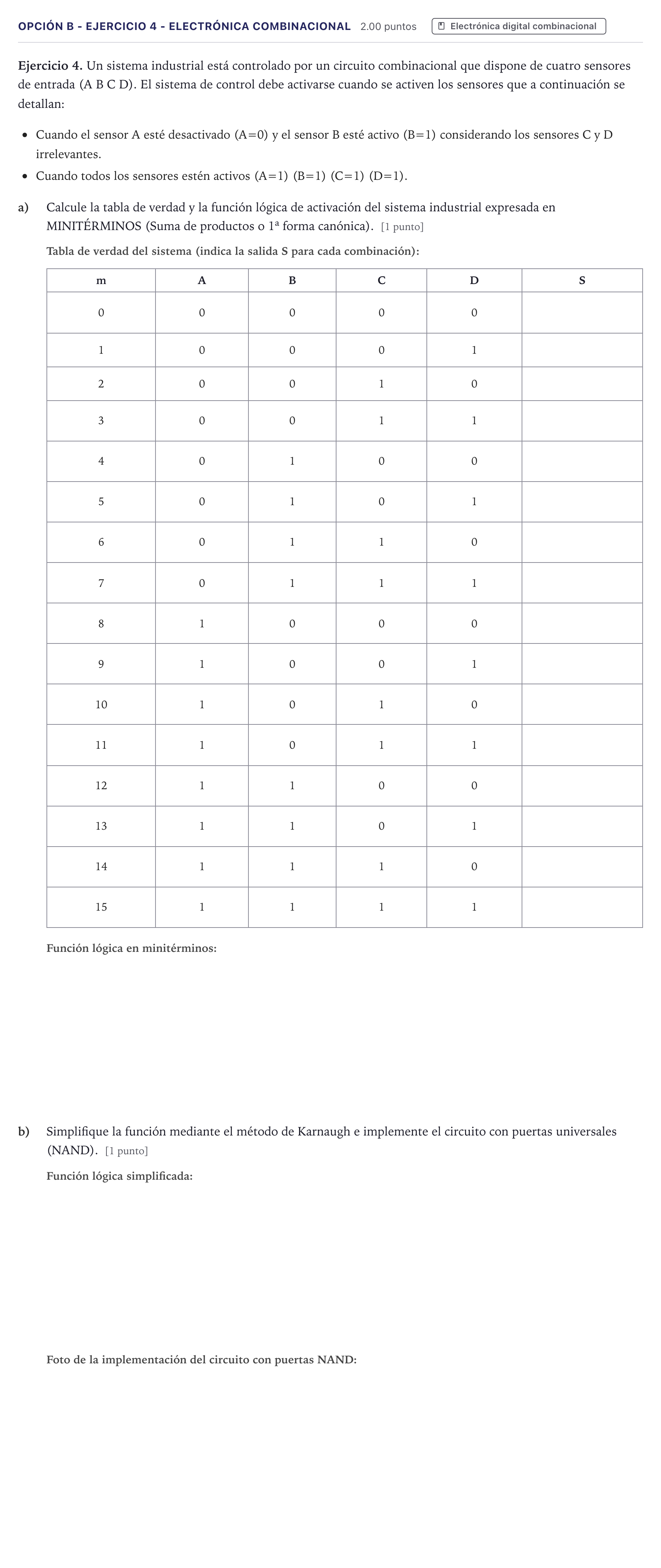

Enunciado
Ejercicio 4. Un sistema industrial está controlado por un circuito combinacional que dispone de cuatro sensores de entrada (A B C D). El sistema de control debe activarse cuando se activen los sensores que a continuación se detallan:
Cuando el sensor A esté desactivado (A=0) y el sensor B esté activo (B=1) considerando los sensores C y D irrelevantes.
Cuando todos los sensores estén activos (A=1) (B=1) (C=1) (D=1).
a)
Calcule la tabla de verdad y la función lógica de activación del sistema industrial expresada en MINITÉRMINOS (Suma de productos o 1ª forma canónica). [1 punto]
m · A · B · C · D · S
b)
Simplifique la función mediante el método de Karnaugh e implemente el circuito con puertas universales (NAND). [1 punto]
Solución
Solución de AprenAI (no es la oficial)
a) Tabla de verdad de activación del sistema industrial
Solución: 0, 0, 0, 0, 1, 1, 1, 1, 0, 0, 0, 0, 0, 0, 0, 1
a) Función lógica expresada en minitérminos (1ª forma canónica)
Solución: S = m4 + m5 + m6 + m7 + m15 / S = ∑m(4, 5, 6, 7, 15) / S = A'BC'D' + A'BC'D + A'BCD' + A'BCD + ABCD
Las soluciones de los 2 apartados que faltan y la explicación paso a paso son Premium. Premium
