Opción A - Ejercicio 4 - Electrónica combinacional · Tecnología e Ingeniería II PAU Canarias Junio 2024

Tema: Electrónica digital combinacional · Del examen Junio (2024)

Enunciado

Ejercicio 4. Un sistema industrial está controlado por un circuito combinacional que dispone de cuatro sensores de entrada (A B C D). El sistema de control debe activarse cuando se activen los sensores que a continuación se detallan:

Cuando el sensor A esté desactivado (A=0) y el sensor B esté activo (B=1) considerando los sensores C y D irrelevantes.

Cuando todos los sensores estén activos (A=1) (B=1) (C=1) (D=1).

a)

Calcule la tabla de verdad y la función lógica de activación del motor expresada en MINITÉRMINOS (Suma de productos o 1ª forma canónica).

Completa los valores de salida MM en la tabla de verdad para cada combinación:

AA

BB

CC

MM

b)

Simplifique la función mediante el método de Karnaugh e implemente el circuito con puertas universales (NAND).

Dibuja en papel el circuito implementado exclusivamente con puertas NAND y sube la foto:

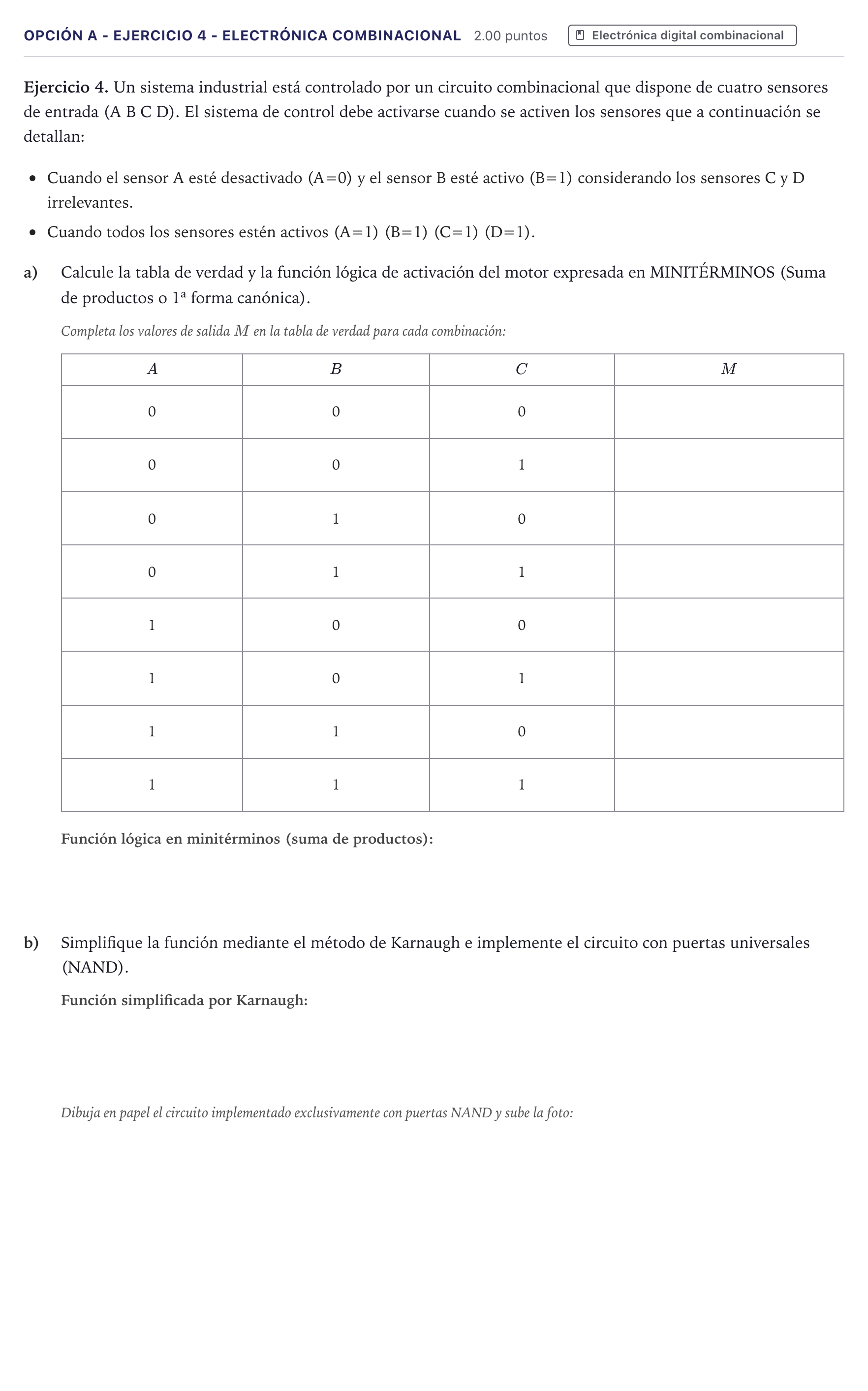

Enunciado: Opción A - Ejercicio 4 - Electrónica combinacional · Tecnología e Ingeniería II PAU Canarias Junio 2024

Solución

Solución de AprenAI (no es la oficial)

Tabla de verdad: salida M para A=0, B=0, C=0

Solución: 0

Tabla de verdad: salida M para A=0, B=0, C=1

Solución: 0

Tabla de verdad: salida M para A=0, B=1, C=0

Solución: 1

Tabla de verdad: salida M para A=0, B=1, C=1

Solución: 1

Tabla de verdad: salida M para A=1, B=0, C=0

Solución: 0

Tabla de verdad: salida M para A=1, B=0, C=1

Solución: 0

Las soluciones de los 5 apartados que faltan y la explicación paso a paso son Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
