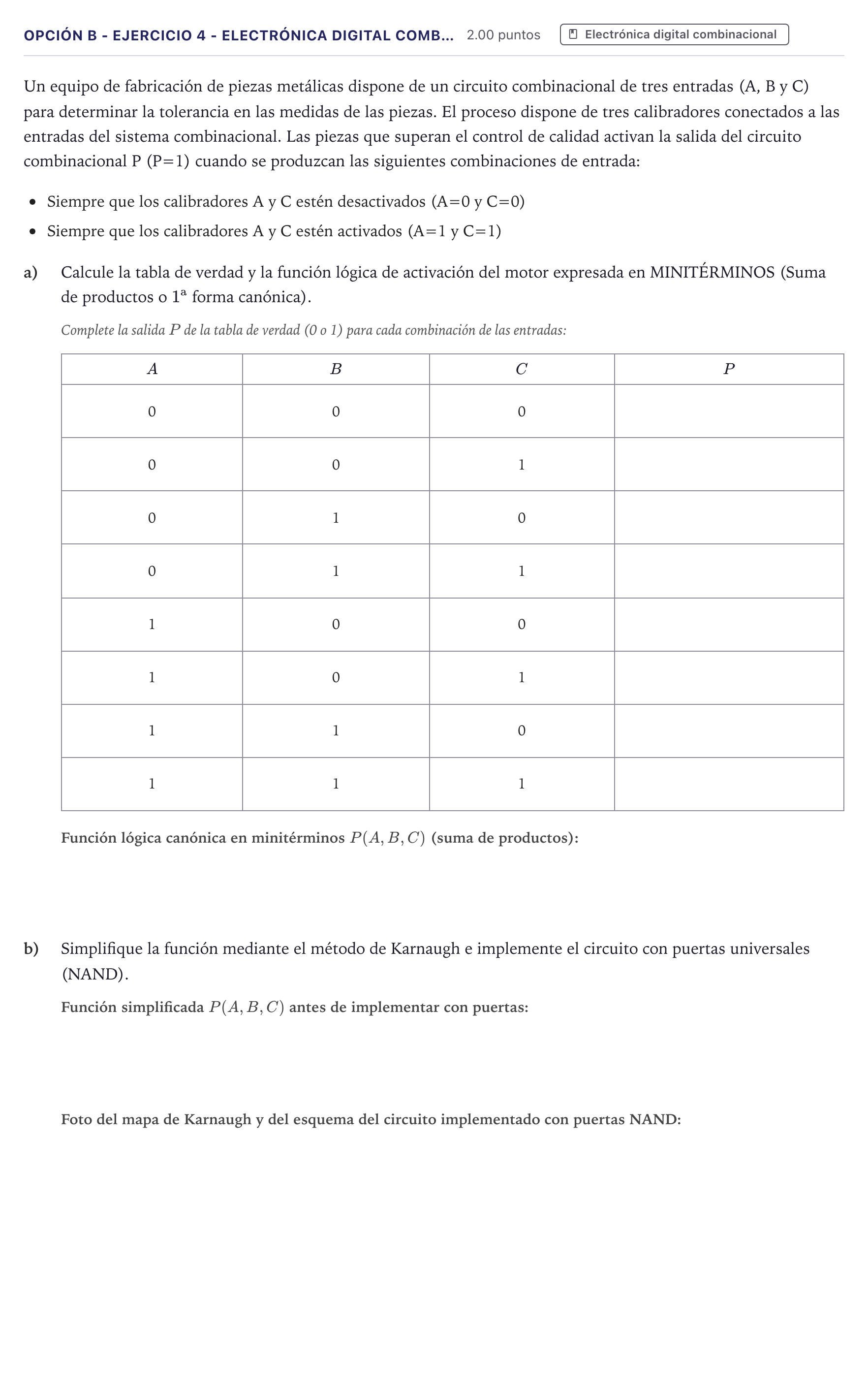

Opción B - Ejercicio 4 - Electrónica digital comb… · Tecnología e Ingeniería II PAU Canarias Julio 2024

Un equipo de fabricación de piezas metálicas dispone de un circuito combinacional de tres entradas (A, B y C) para determinar la tolerancia en las medidas de las piezas. El proceso dispone de tres calibradores conectados a las entradas del sistema combinacional. Las piezas que superan el control de calidad activan la salida del circuito combinacional P (P=1) cuando se produzcan las siguientes combinaciones de entrada:

Siempre que los calibradores A y C estén desactivados (A=0 y C=0)

Siempre que los calibradores A y C estén activados (A=1 y C=1)

a)

Calcule la tabla de verdad y la función lógica de activación del motor expresada en MINITÉRMINOS (Suma de productos o $1^\text{a}$ forma canónica).

Complete la salida $P$ de la tabla de verdad (0 o 1) para cada combinación de las entradas:

$A$

$B$

$C$

$P$

b)

Simplifique la función mediante el método de Karnaugh e implemente el circuito con puertas universales (NAND).
