Problema 4 · Dibujo Técnico Aplicado a las Artes Plásticas y el Diseño II PAU Canarias Junio 2026
Tema: Normalización y diseño de proyectos: croquis, bocetos y vistas acotadas · Del examen Junio (2026)

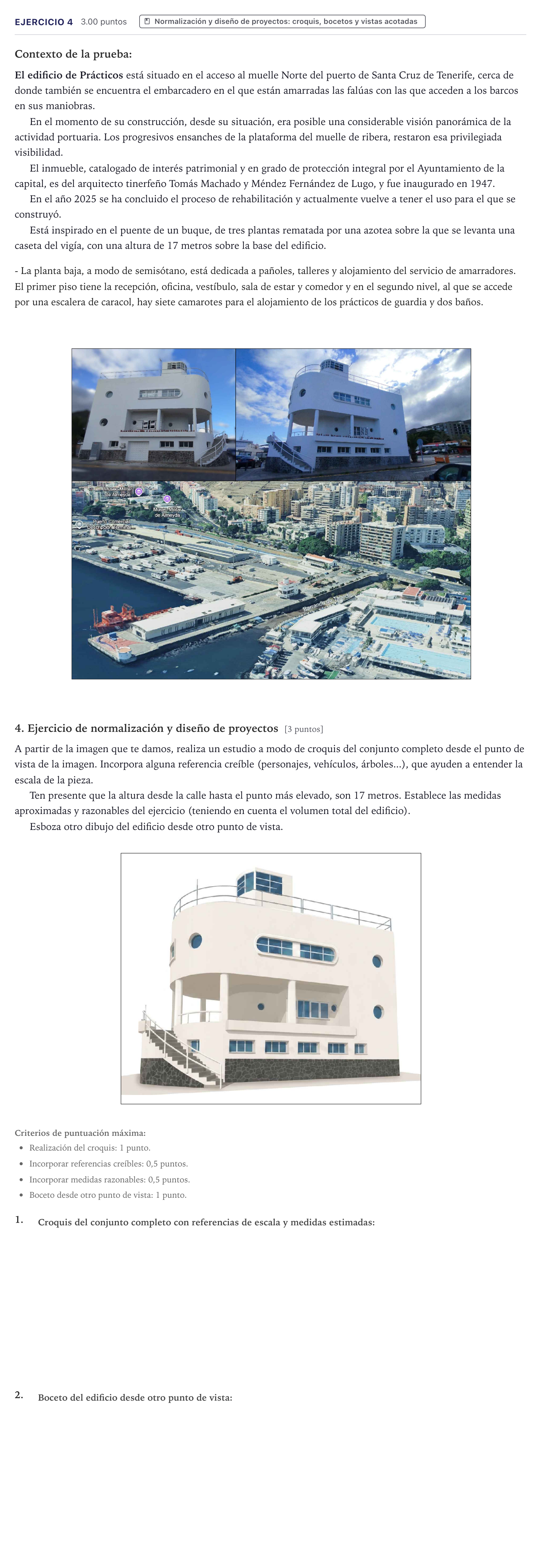

Enunciado
Contexto de la prueba:
El edificio de Prácticos está situado en el acceso al muelle Norte del puerto de Santa Cruz de Tenerife, cerca de donde también se encuentra el embarcadero en el que están amarradas las falúas con las que acceden a los barcos en sus maniobras.
En el momento de su construcción, desde su situación, era posible una considerable visión panorámica de la actividad portuaria. Los progresivos ensanches de la plataforma del muelle de ribera, restaron esa privilegiada visibilidad.
El inmueble, catalogado de interés patrimonial y en grado de protección integral por el Ayuntamiento de la capital, es del arquitecto tinerfeño Tomás Machado y Méndez Fernández de Lugo, y fue inaugurado en 1947.
En el año 2025 se ha concluido el proceso de rehabilitación y actualmente vuelve a tener el uso para el que se construyó.
Está inspirado en el puente de un buque, de tres plantas rematada por una azotea sobre la que se levanta una caseta del vigía, con una altura de 17 metros sobre la base del edificio.
- La planta baja, a modo de semisótano, está dedicada a pañoles, talleres y alojamiento del servicio de amarradores. El primer piso tiene la recepción, oficina, vestíbulo, sala de estar y comedor y en el segundo nivel, al que se accede por una escalera de caracol, hay siete camarotes para el alojamiento de los prácticos de guardia y dos baños.
4. Ejercicio de normalización y diseño de proyectos [3 puntos]
A partir de la imagen que te damos, realiza un estudio a modo de croquis del conjunto completo desde el punto de vista de la imagen. Incorpora alguna referencia creíble (personajes, vehículos, árboles...), que ayuden a entender la escala de la pieza.
Ten presente que la altura desde la calle hasta el punto más elevado, son 17 metros. Establece las medidas aproximadas y razonables del ejercicio (teniendo en cuenta el volumen total del edificio).
Esboza otro dibujo del edificio desde otro punto de vista.
Criterios de puntuación máxima:
Realización del croquis: 1 punto.
Incorporar referencias creíbles: 0,5 puntos.
Incorporar medidas razonables: 0,5 puntos.
Boceto desde otro punto de vista: 1 punto.
1.
2.
Solución
Solución de AprenAI (no es la oficial)
4.- EJERCICIO DE NORMALIZACIÓN Y DISEÑO DE PROYECTOS. (3 ptos.)
Solución: 1. Croquis del conjunto con escala y medidas: - Volumetría y proporciones: Dibujo a mano alzada que reproduce con fidelidad los rasgos del racionalismo naval del edificio: proa curva, zócalo de mampostería basáltica, terraza volada semicircular soportada por pilares cilíndricos exentos, ventanales corridos en banda horizontal, huecos circulares tipo ojo de buey, barandillas tubulares y cuerpo superior de vigía o puente de mando. - Estimación razonada de medidas (altura total = ): - Altura zócalo / basamento: . - Altura planta baja (con galería de ventanas rectangulares): . - Altura primera planta (terraza y sala principal): . - Altura segunda planta (cuerpo con ventana corrida): . - Altura de la torre o linterna de observación: . - Longitud total de fachada lateral: . - Diámetro del cuerpo curvo de proa: (radio ). - Referencias de escala creíbles: Inclusión proporcionada de figuras humanas (escala ) en la calle o en la terraza, farolas o elementos portuarios para referenciar la escala. 2. Boceto desde otro punto de vista: - Croquis a mano alzada desde un punto de vista alternativo: vista frontal directa hacia el cuerpo curvo en proa, vista posterior mostrando las fachadas opuestas y accesos, o vista en perspectiva desde un punto de vista alto que evidencie la forma de barco de las cubiertas y terrazas.
