Problema 4 · Dibujo Técnico Aplicado a las Artes Plásticas y el Diseño II PAU Canarias Julio 2025

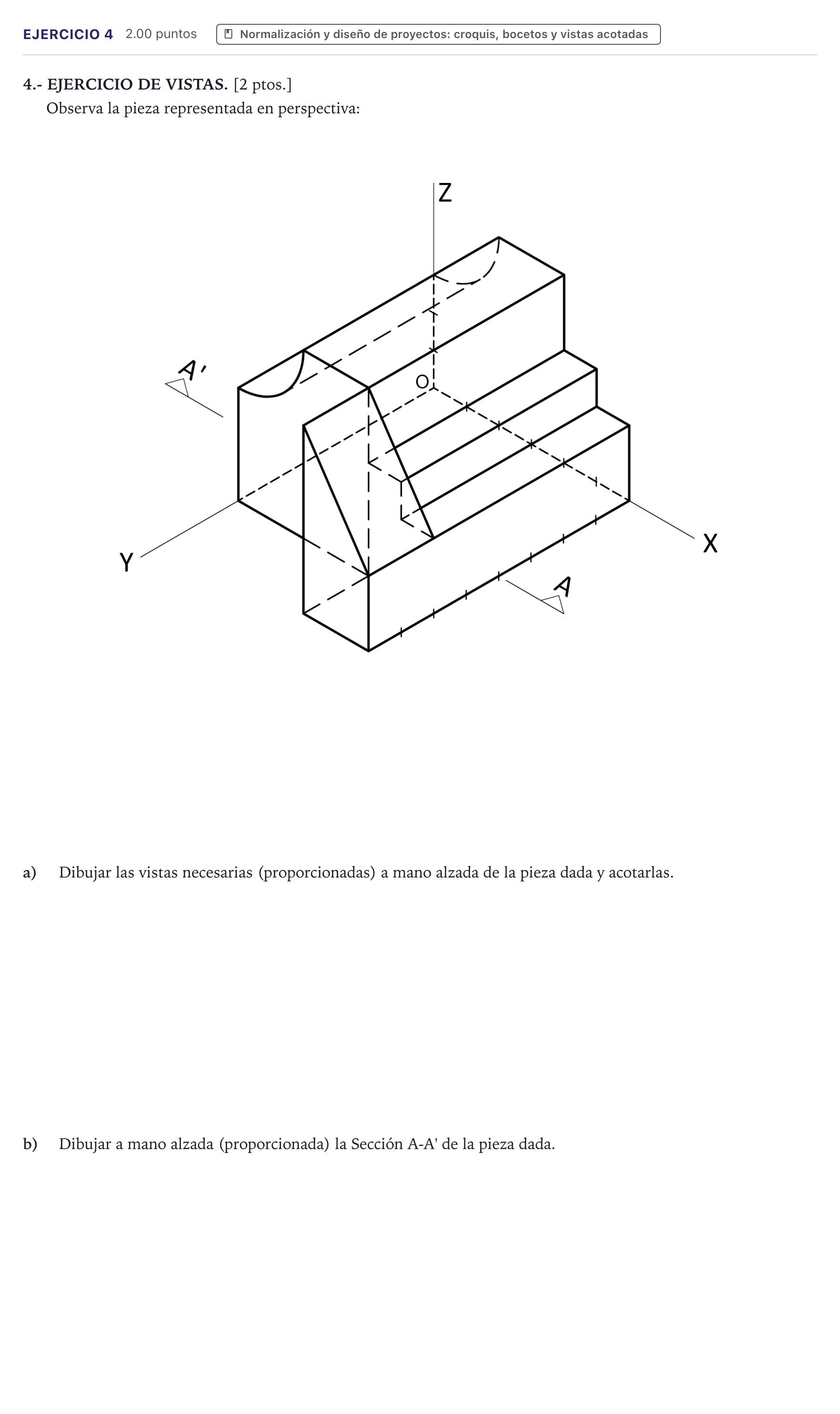

4. a) Dibujar las vistas necesarias (proporcionadas) a mano alzada de la pieza dada y acotarlas. b) Dibujar a mano alzada (proporcionada) la Sección A-A' de la pieza dada.

Solución: a) Vistas necesarias y acotación: - Alzado: proyectado en dirección que muestra la silueta más representativa (los escalones y el plano inclinado o la ranura semicilíndrica superior). - Planta: muestra la forma en U con la hendidura cilíndrica a un lado, el plano inclinado central y los tres peldaños longitudinales al otro. - Perfil: complementa la definición geométrica mostrando las alturas de los peldaños, la profundidad de la acanaladura semicircular y la pendiente del plano inclinado. - Acotación: cotas de dimensiones totales (longitud, anchura, altura), radios de la superficie curva semicilíndrica ($R$), anchura y altura de cada uno de los tres escalones, y posición del plano inclinado, respetando las normas UNE (líneas de cota exteriores, flechas normalizadas, sin duplicar cotas). b) Sección A-A': - Representación de la sección transversal producida por el plano vertical secante $A-A'$. - Rayado normalizado a $45^\circ$ de trazo fino y espaciado regular en las zonas macizas que atraviesa el corte. - Delimitación clara del perfil seccionado y aristas vistas posteriores.
