Problema 4 · Dibujo Técnico Aplicado a las Artes Plásticas y el Diseño II PAU Canarias Junio 2025

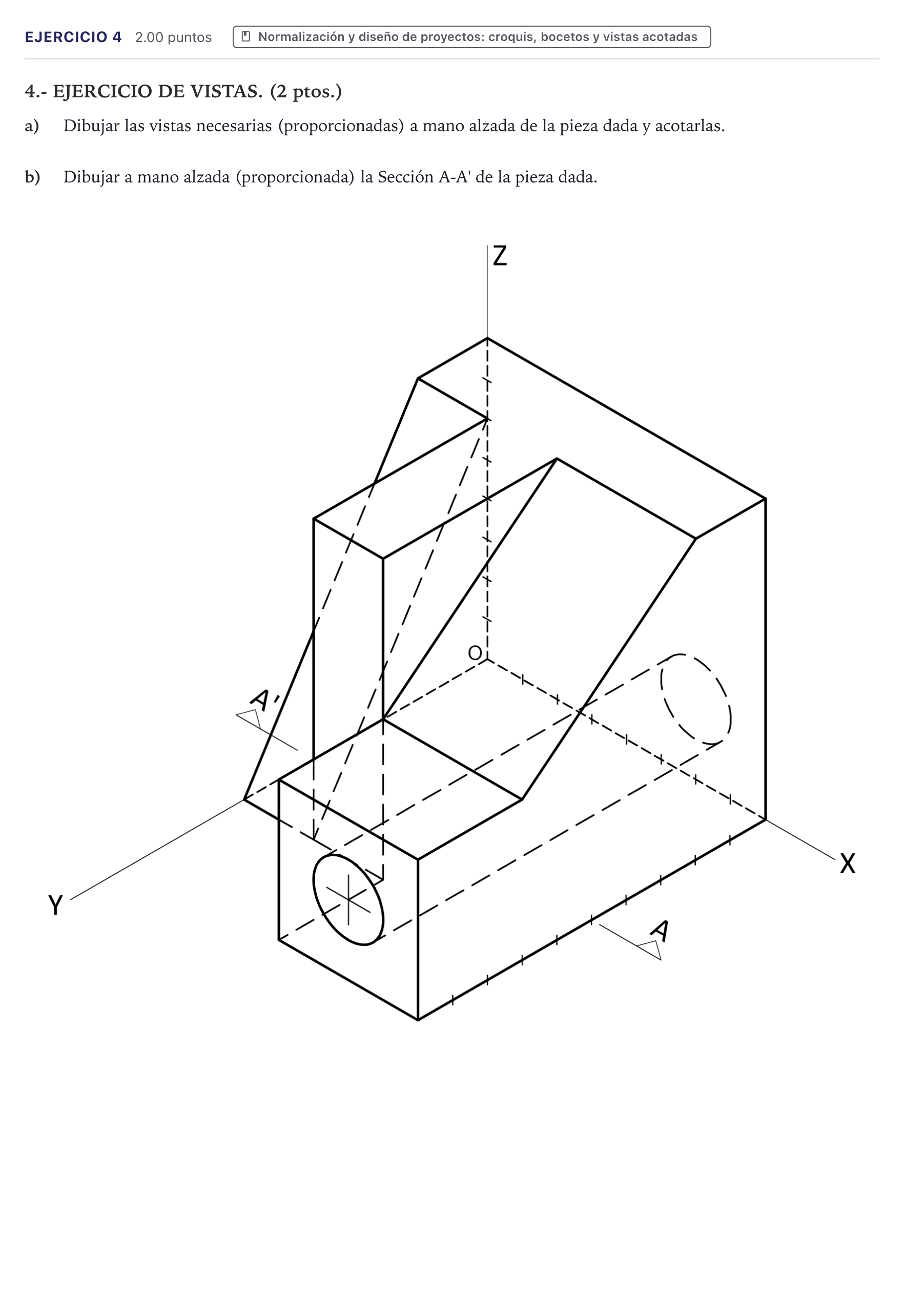

4.- EJERCICIO DE VISTAS. a) Dibujar las vistas necesarias (proporcionadas) a mano alzada de la pieza dada y acotarlas. b) Dibujar a mano alzada (proporcionada) la Sección A-A' de la pieza dada.

Solución: a) Vistas necesarias acotadas: - Alzado (vista según dirección Y/X): Contorno exterior con el escalón de base 3 y altura 3, rampa inclinada y aristas ocultas del orificio pasante (diámetro 2) a altura 1 y 3 del suelo, así como la arista oculta de la rampa interior. - Planta: Muestra las anchuras y profundidades de los distintos planos y cortes. - Perfil: Muestra la situación del orificio circular acotado con su radio $R1$ centrado a 2 unidades de la base y del lateral, junto con la división de anchuras (2, 2, 4). - Acotación: Cotas modulares proporcionadas según los módulos marcados en los ejes (alturas: 1, 2, 1, 4; anchuras: 2, 2, 4; longitudes: 3, 5, 2). b) Sección A-A': - Corte por el plano secante vertical oblicuo A-A', mostrando la superficie cortada rayada a 45°, dejando visible la sección del taladro cilíndrico.
