Bloque B - 4 · Dibujo Técnico Aplicado a las Artes Plásticas y el Diseño II PAU Canarias Junio 2024

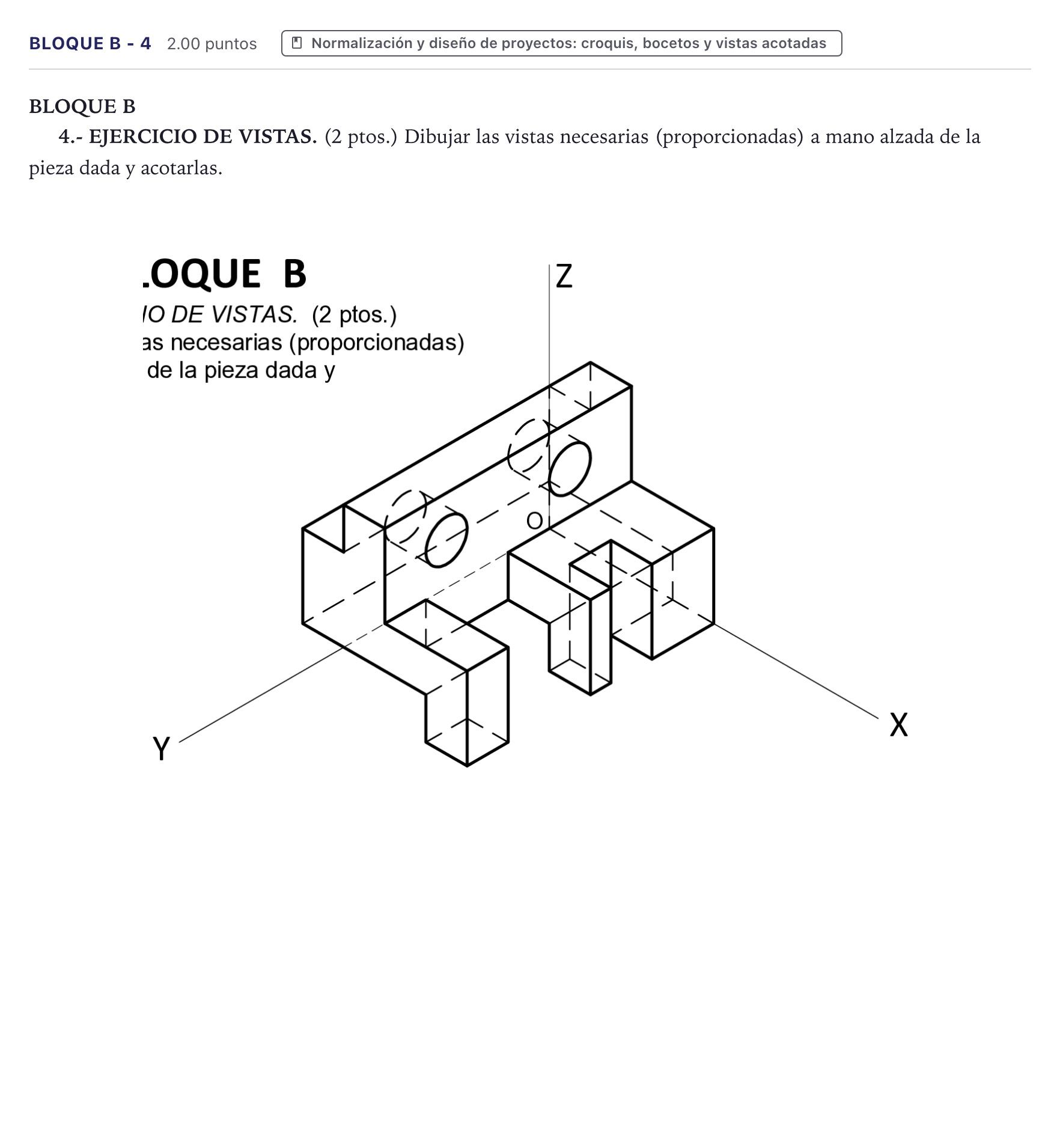

Dibujar las vistas necesarias (proporcionadas) a mano alzada de la pieza dada y acotarlas.

Solución: Vistas diédricas necesarias: 1. Alzado (mirando perpendicular a la pared vertical con taladros): - Perfil en 'L' base con el tabique vertical elevado al fondo. - Los dos taladros cilíndricos circulares visibles con sus ejes perpendiculares de simetría. - En primer término, las patas y ranuras verticales delanteras proyectadas en líneas continuas. 2. Planta: - Muestra la disposición horizontal de la base. - El espesor constante de la pared posterior con las líneas de ejes de los dos taladros. - Los tres brazos o salientes delanteros delimitando las dos ranuras o escotaduras intermedias. 3. Perfil: - Muestra la sección en forma de escuadra o 'L', con el espesor de la pared vertical y de la base. - Líneas ocultas a trazos de los dos taladros cilíndricos con su eje longitudinal de trazo y punto. - El escalón o caída frontal de los brazos. Acotación según norma UNE: - Dimensiones totales: Altura total, anchura total y profundidad total. - Acotación de taladros: Diámetro $\varnothing$ de los orificios, distancia entre centros (ejes) y posición de los ejes respecto a la base y a los bordes laterales. - Ranuras y resaltes: Anchura y profundidad de cada una de las hendiduras de la base, espesor del tabique posterior y altura del escalón de la base. - Flechas de cota bien definidas y cifras situadas sobre la línea de cota o normalizadas según método de proyección.
