Problema 4 · Dibujo Técnico Aplicado a las Artes Plásticas y el Diseño II PAU Canarias Julio 2026
Tema: Normalización y diseño de proyectos: croquis, bocetos y vistas acotadas · Del examen Julio (2026)

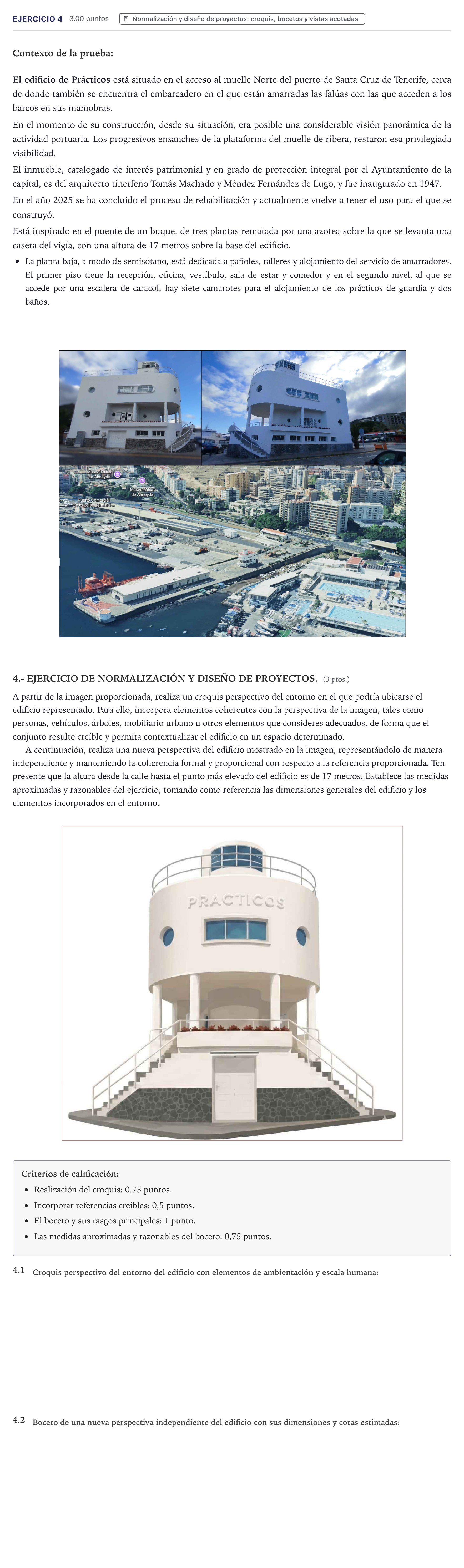

Enunciado
Contexto de la prueba:
El edificio de Prácticos está situado en el acceso al muelle Norte del puerto de Santa Cruz de Tenerife, cerca de donde también se encuentra el embarcadero en el que están amarradas las falúas con las que acceden a los barcos en sus maniobras.
En el momento de su construcción, desde su situación, era posible una considerable visión panorámica de la actividad portuaria. Los progresivos ensanches de la plataforma del muelle de ribera, restaron esa privilegiada visibilidad.
El inmueble, catalogado de interés patrimonial y en grado de protección integral por el Ayuntamiento de la capital, es del arquitecto tinerfeño Tomás Machado y Méndez Fernández de Lugo, y fue inaugurado en 1947.
En el año 2025 se ha concluido el proceso de rehabilitación y actualmente vuelve a tener el uso para el que se construyó.
Está inspirado en el puente de un buque, de tres plantas rematada por una azotea sobre la que se levanta una caseta del vigía, con una altura de 17 metros sobre la base del edificio.
La planta baja, a modo de semisótano, está dedicada a pañoles, talleres y alojamiento del servicio de amarradores. El primer piso tiene la recepción, oficina, vestíbulo, sala de estar y comedor y en el segundo nivel, al que se accede por una escalera de caracol, hay siete camarotes para el alojamiento de los prácticos de guardia y dos baños.
4.- EJERCICIO DE NORMALIZACIÓN Y DISEÑO DE PROYECTOS. (3 ptos.)
A partir de la imagen proporcionada, realiza un croquis perspectivo del entorno en el que podría ubicarse el edificio representado. Para ello, incorpora elementos coherentes con la perspectiva de la imagen, tales como personas, vehículos, árboles, mobiliario urbano u otros elementos que consideres adecuados, de forma que el conjunto resulte creíble y permita contextualizar el edificio en un espacio determinado.
A continuación, realiza una nueva perspectiva del edificio mostrado en la imagen, representándolo de manera independiente y manteniendo la coherencia formal y proporcional con respecto a la referencia proporcionada. Ten presente que la altura desde la calle hasta el punto más elevado del edificio es de 17 metros. Establece las medidas aproximadas y razonables del ejercicio, tomando como referencia las dimensiones generales del edificio y los elementos incorporados en el entorno.
Criterios de calificación:
Realización del croquis: 0,75 puntos.
Incorporar referencias creíbles: 0,5 puntos.
El boceto y sus rasgos principales: 1 punto.
Las medidas aproximadas y razonables del boceto: 0,75 puntos.
4.1
4.2
Solución
Solución de AprenAI (no es la oficial)
4.- EJERCICIO DE NORMALIZACIÓN Y DISEÑO DE PROYECTOS. (3 ptos.)
Solución: 4.1. Croquis del entorno (1,25 puntos en total: 0,75 p croquis + 0,5 p referencias creíbles): - Dibujo del entorno inmediato (pavimento portuario o urbano, muelles o vía rodada). - Inclusión de figuras humanas a escala proporcionada con las escaleras y puertas de acceso. - Elementos coherentes: farolas, arbolado o palmeras, barandillas, vehículos de servicio portuario o turismos, bancos o elementos marítimos (norays, embarcadero). - Coherencia volumétrica, lumínica y de puntos de fuga con respecto al edificio base. 4.2. Nueva perspectiva y dimensionado (1,75 puntos en total: 1 p boceto + 0,75 p medidas aproximadas): - Nueva vista en perspectiva (preferiblemente cónica oblicua de 2 puntos de fuga o isométrica/caballera libre) mostrando la volumetría completa del buque: proa cilíndrica, pilares intermedios, escalera doble, zócalo basamental, paño lateral y torreta del vigía superior. - Acotación o indicación de dimensiones generales coherentes con la altura máxima conocida de : * Altura total: . * Planta baja/semisótano (zócalo de piedra y escaleras): . * Primera planta (pilares y terraza descubierta): . * Segunda planta (cuerpo volado cilíndrico): . * Azotea y caseta del vigía: . * Diámetro o anchura del cuerpo frontal: . * Longitud total aproximada del edificio: .
