Bloque B - Ejercicio 4 · Dibujo Técnico Aplicado a las Artes Plásticas y el Diseño II PAU Canarias Julio 2024

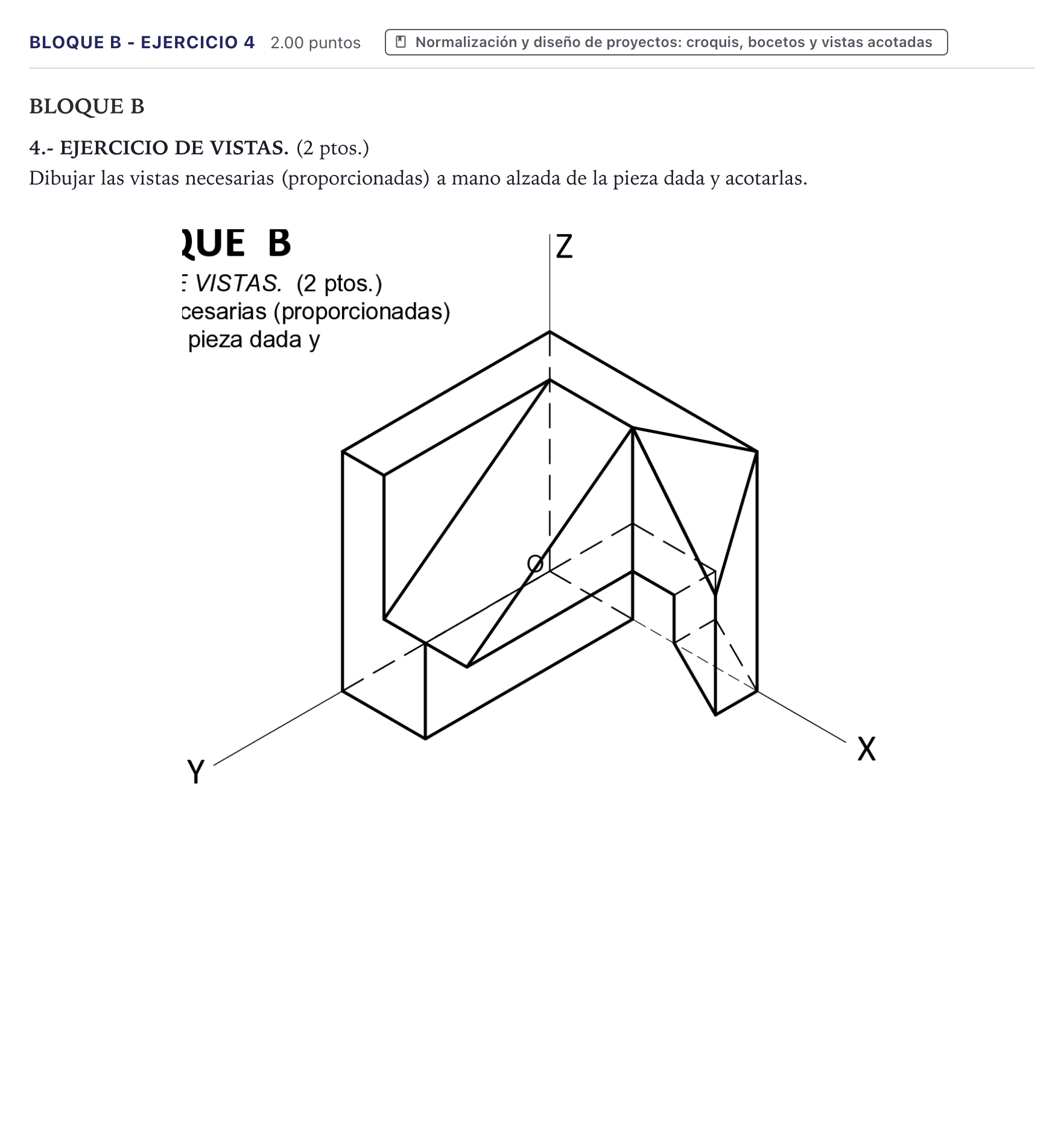

Dibujar las vistas necesarias (proporcionadas) a mano alzada de la pieza dada y acotarlas.

Solución: Vistas necesarias: 1. Alzado (según dirección del eje X o Y): - Representación del perfil en L o angular, mostrando las aristas oblicuas que forman los planos triangulares inclinados y el hueco o cajeado inferior. - Aristas ocultas mediante línea discontinua fina para los límites no visibles del vaciado interior. 2. Planta: - Muestra la silueta angular en escuadra (forma en L). - Se aprecian las intersecciones de los planos inclinados convergiendo hacia la esquina interior y exterior. 3. Perfil: - Muestra el espesor de pared, el hueco inferior en verdadera forma y las caídas de las aristas oblicuas. Acotación: - Cotas generales exteriores: longitud, anchura y altura total de la pieza. - Cotas de situación y dimensiones del rebaje / túnel interior (ancho y alto). - Cotas de espesores de las paredes principales y posición de los vértices donde convergen las caras triangulares oblicuas.
