Bloque A - 4 · Dibujo Técnico Aplicado a las Artes Plásticas y el Diseño II PAU Canarias Junio 2024

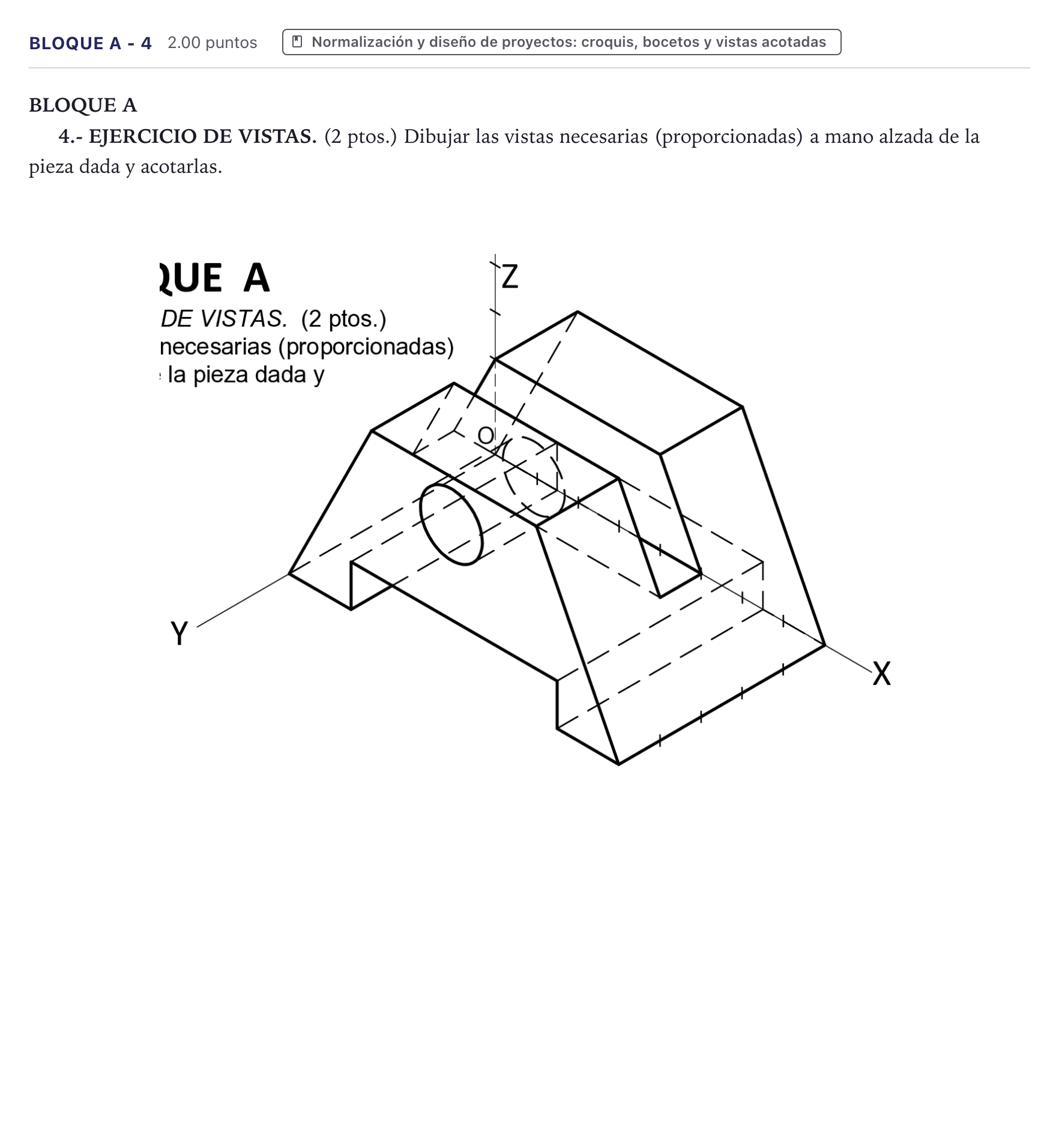

Dibujar las vistas necesarias (proporcionadas) a mano alzada de la pieza dada y acotarlas.

Solución: Vistas diédricas necesarias: 1. Alzado (vista según dirección Y o X más descriptiva): - Muestra el contorno trapezoidal exterior con las patas de apoyo inferiores y la ranura superior inclinada. - El eje de simetría vertical centrado. - Representación del taladro cilíndrico pasante (eje de simetría trazo y punto, aristas ocultas a trazos si no se realiza corte). - Alternativamente, un semicorte o corte total permite ver con línea continua el interior del cilindro pasante y el vaciado inferior. 2. Planta: - Contorno rectangular exterior delimitando las aristas visibles del lomo superior plano y los planos inclinados laterales. - La ranura longitudinal central visible en línea continua. - Líneas ocultas del canal inferior que atraviesa la base. 3. Perfil (izquierdo o derecho): - Muestra la silueta lateral de la pieza con la base rebajada (arco/dintel inferior). - El contorno del taladro cilíndrico circular con sus dos ejes perpendiculares de simetría. Acotación según norma UNE: - Dimensiones generales: Longitud total, anchura total y altura máxima de la pieza. - Detalles del taladro: Diámetro $\varnothing$ del cilindro y cotas de posición de su eje respecto a las referencias de la base y caras laterales. - Ranura y vaciados: Profundidad y anchura de la ranura superior, y altura y anchura del vaciado inferior. - Todas las líneas de cota sin cruces con líneas auxiliares y flechas de cota proporcionadas y normalizadas.
