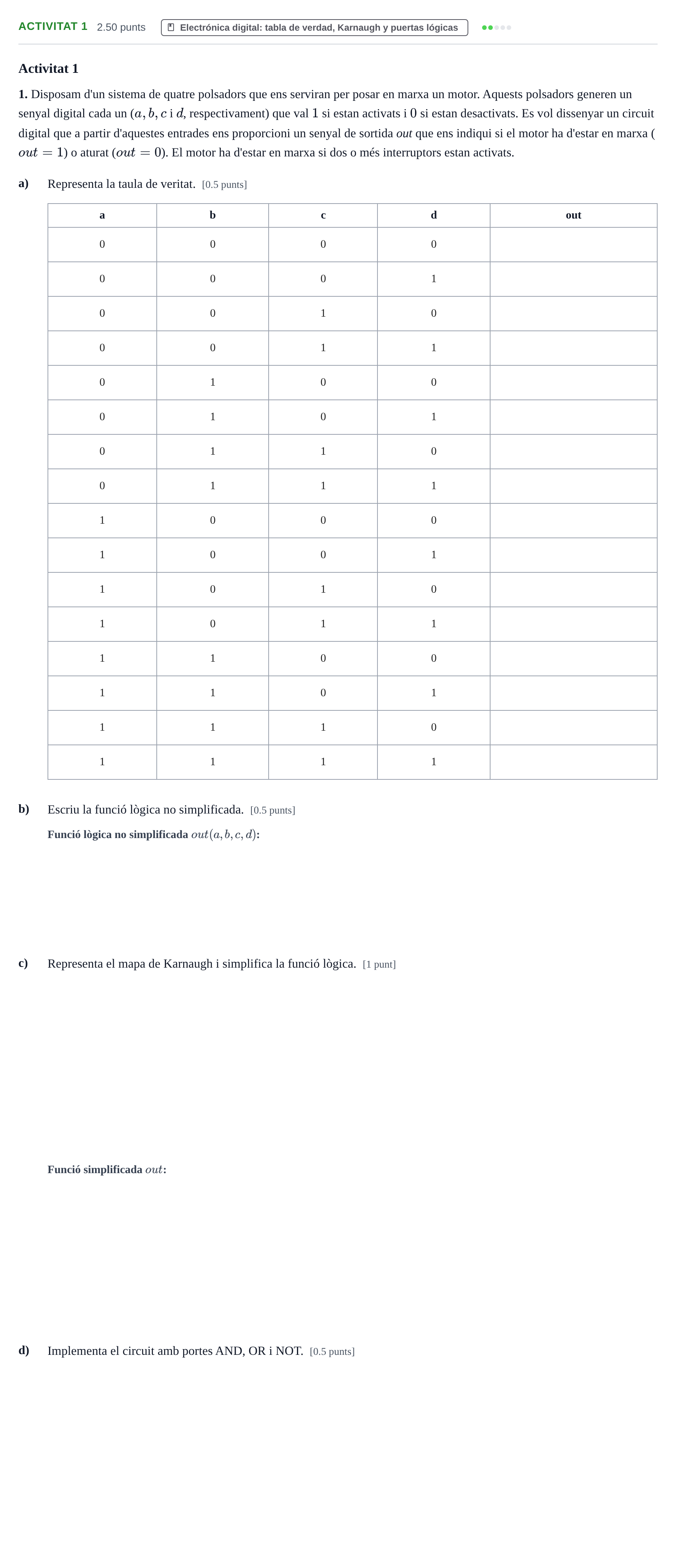

Ejercicio Activitat 1 · Tecnología e Ingeniería II PAU Baleares Ordinaria 2024

Activitat 1

1. Disposam d'un sistema de quatre polsadors que ens serviran per posar en marxa un motor. Aquests polsadors generen un senyal digital cada un ($a, b, c$ i $d$, respectivament) que val $1$ si estan activats i $0$ si estan desactivats. Es vol dissenyar un circuit digital que a partir d'aquestes entrades ens proporcioni un senyal de sortida out que ens indiqui si el motor ha d'estar en marxa ($out=1$) o aturat ($out=0$). El motor ha d'estar en marxa si dos o més interruptors estan activats.

a)

Representa la taula de veritat. [0.5 punts]

a · b · c · d · out

b)

Escriu la funció lògica no simplificada. [0.5 punts]

c)

Representa el mapa de Karnaugh i simplifica la funció lògica. [1 punt]

d)

Implementa el circuit amb portes AND, OR i NOT. [0.5 punts]
