Ejercicio Activitat 3 · Tecnología e Ingeniería II PAU Baleares Ordinaria 2024
Tema: Circuitos de corriente alterna: impedancia y potencias · Del examen Ordinaria (2024)
Enunciado

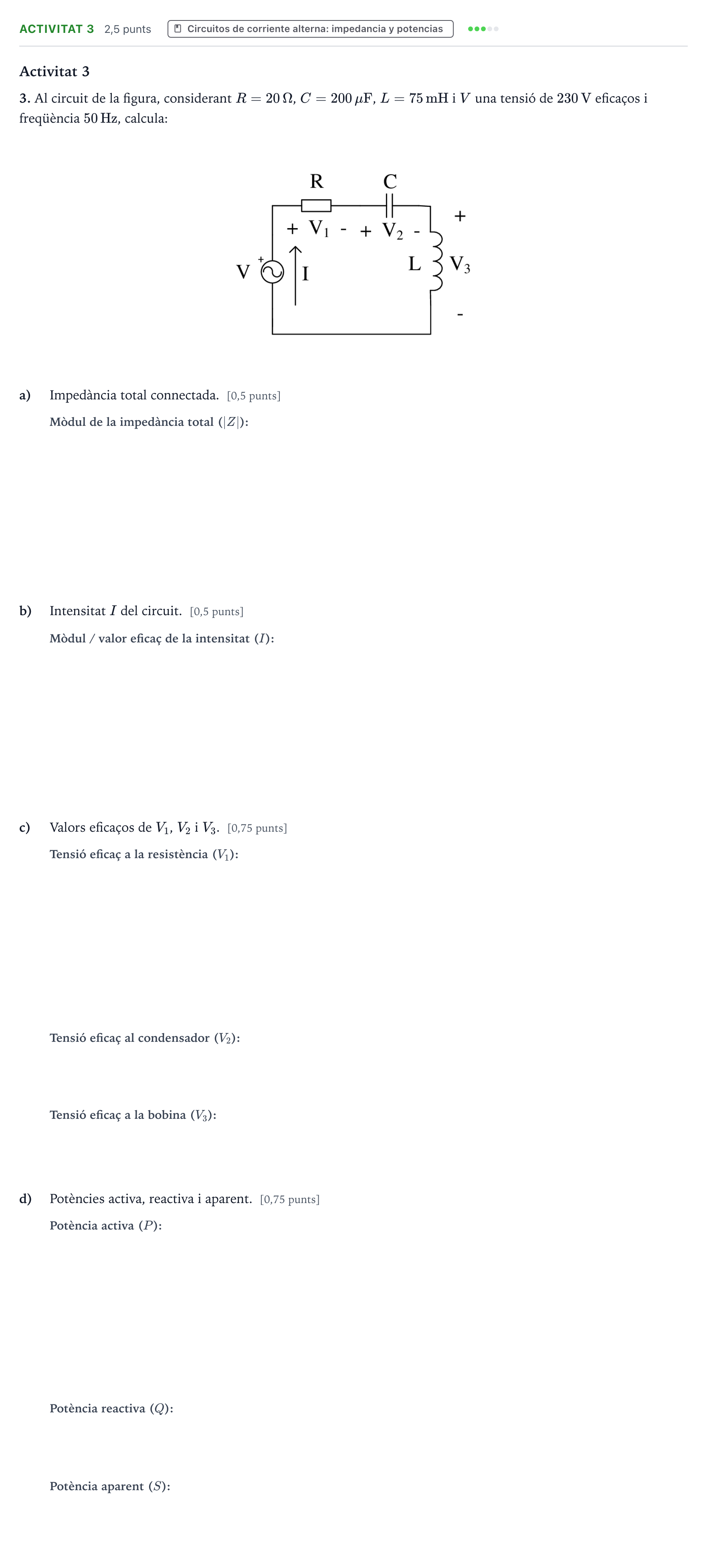

Activitat 3
3. Al circuit de la figura, considerant , , i una tensió de eficaços i freqüència , calcula:
a)
Impedància total connectada. [0,5 punts]
b)
Intensitat del circuit. [0,5 punts]
c)
Valors eficaços de , i . [0,75 punts]
d)
Potències activa, reactiva i aparent. [0,75 punts]
Solución
Según los criterios oficiales de corrección
a) Impedància total connectada.
Solución: 21,41 Ω
b) Intensitat I del circuit.
Solución: 10,74 A
c) Tensió eficaç V1 a la resistència.
Solución: 214,85 V
c) Tensió eficaç V2 al condensador.
Solución: 170,87 V / 170,8 V
c) Tensió eficaç V3 a la bobina.
Solución: 253,03 V
d) Potència activa.
Solución: 2307,21 W / 2,31 kW
d) Potència reactiva.
Solución: 882,42 var / 0,88 kvar
d) Potència aparent.
Solución: 2470,2 VA / 2,47 kVA
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
