Ejercicio Activitat 3 · Tecnología e Ingeniería II PAU Baleares Extraordinaria 2024

Tema: Circuitos de corriente alterna: impedancia y potencias · Del examen Extraordinaria (2024)

Enunciado

Activitat 3

3. En el circuit de la figura, considerant R1=20 ΩR_1=20\,\Omega, R2=10 ΩR_2=10\,\Omega, L=64 mHL=64\,\text{mH} i VV una tensió de 230 V230\,\text{V} eficaços i freqüència 50 Hz50\,\text{Hz}, calcula:

a)

Impedància total connectada. [0,5 punts]

b)

Intensitat II del circuit. [0,5 punts]

c)

Valors eficaços de VAV_A i VBV_B. [0,75 punts]

d)

Potències activa, reactiva i aparent. [0,75 punts]

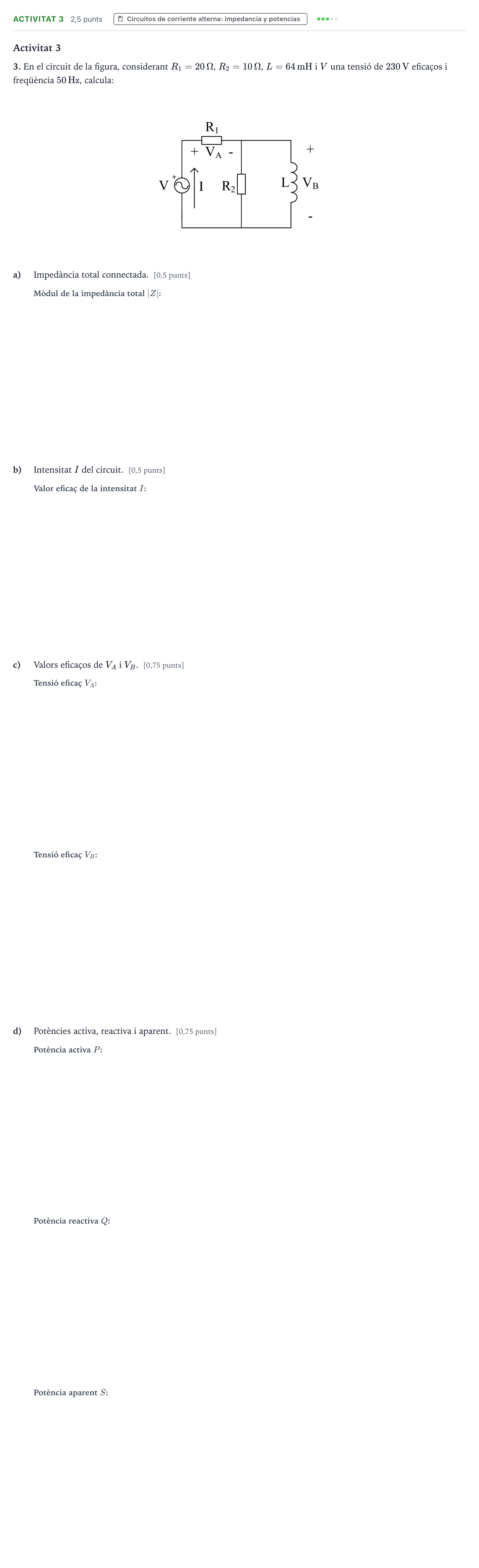

Enunciado: Ejercicio Activitat 3 · Tecnología e Ingeniería II PAU Baleares Extraordinaria 2024

Solución

Según los criterios oficiales de corrección

a) Impedància total connectada. (0.5 punts)

Solución: 28,2928{,}29 Ω

b) Intensitat I del circuit. (0.5 punts)

Solución: 8,138{,}13 A

c) Valor eficaç de VA. (0.375 punts)

Solución: 162,6162{,}6 V

c) Valor eficaç de VB. (0.375 punts)

Solución: 72,872{,}8 V

d) Potència activa P. (0.25 punts)

Solución: 1851,21851{,}2 W

d) Potència reactiva Q. (0.25 punts)

Solución: 261,786261{,}786 var

d) Potència aparent S. (0.25 punts)

Solución: 1869,91869{,}9 VA

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
