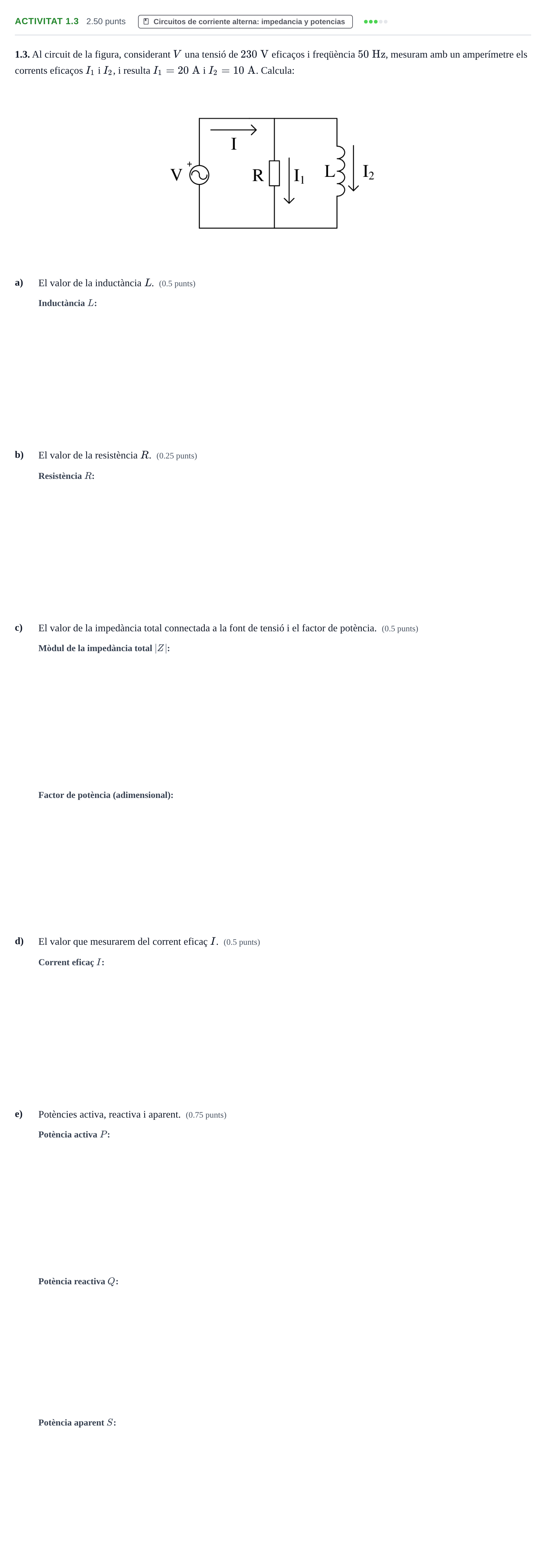

Ejercicio Activitat 1.3 · Tecnología e Ingeniería II PAU Baleares Extraordinaria 2025

1.3. Al circuit de la figura, considerant $V$ una tensió de $230\text{ V}$ eficaços i freqüència $50\text{ Hz}$, mesuram amb un amperímetre els corrents eficaços $I_1$ i $I_2$, i resulta $I_1 = 20\text{ A}$ i $I_2 = 10\text{ A}$. Calcula:

a)

El valor de la inductància $L$. (0.5 punts)

b)

El valor de la resistència $R$. (0.25 punts)

c)

El valor de la impedància total connectada a la font de tensió i el factor de potència. (0.5 punts)

d)

El valor que mesurarem del corrent eficaç $I$. (0.5 punts)

e)

Potències activa, reactiva i aparent. (0.75 punts)
