Ejercicio Activitat 1 - Apartat 1.3 · Tecnología e Ingeniería II PAU Baleares Ordinaria 2025

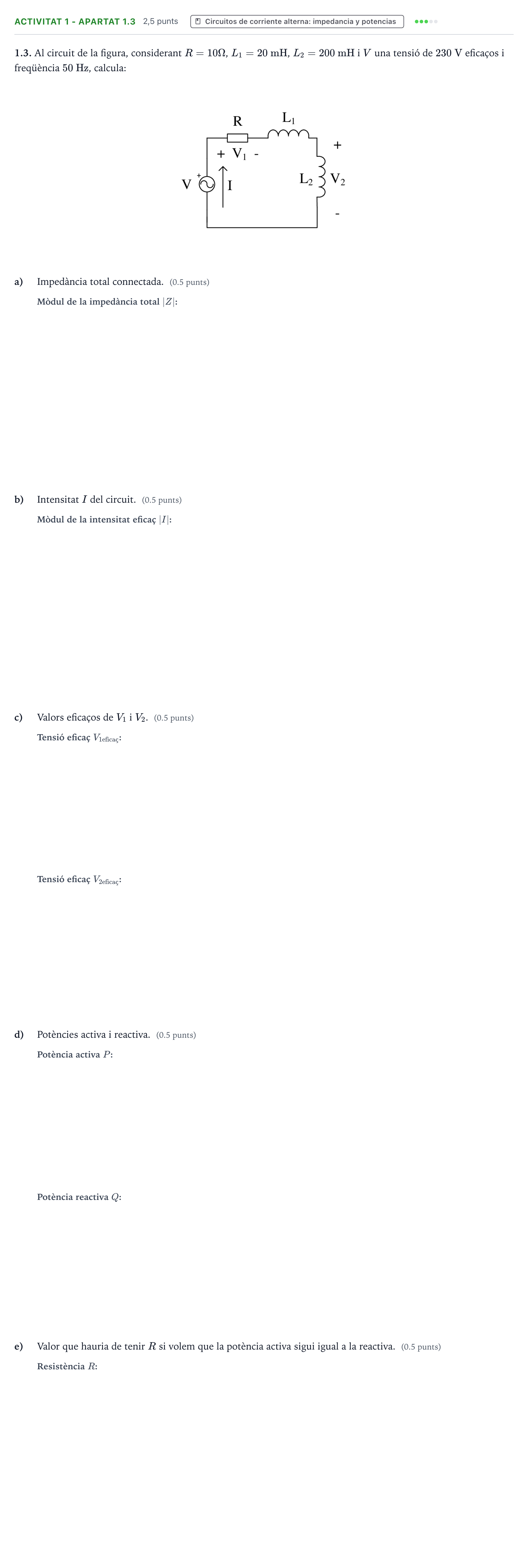

1.3. Al circuit de la figura, considerant $R = 10\ \Omega$, $L_1 = 20\text{ mH}$, $L_2 = 200\text{ mH}$ i $V$ una tensió de $230\text{ V}$ eficaços i freqüència $50\text{ Hz}$, calcula:

a)

Impedància total connectada. (0.5 punts)

b)

Intensitat $I$ del circuit. (0.5 punts)

c)

Valors eficaços de $V_1$ i $V_2$. (0.5 punts)

d)

Potències activa i reactiva. (0.5 punts)

e)

Valor que hauria de tenir $R$ si volem que la potència activa sigui igual a la reactiva. (0.5 punts)
