Ejercicio 4.a · Física PAU Baleares Extraordinaria 2026

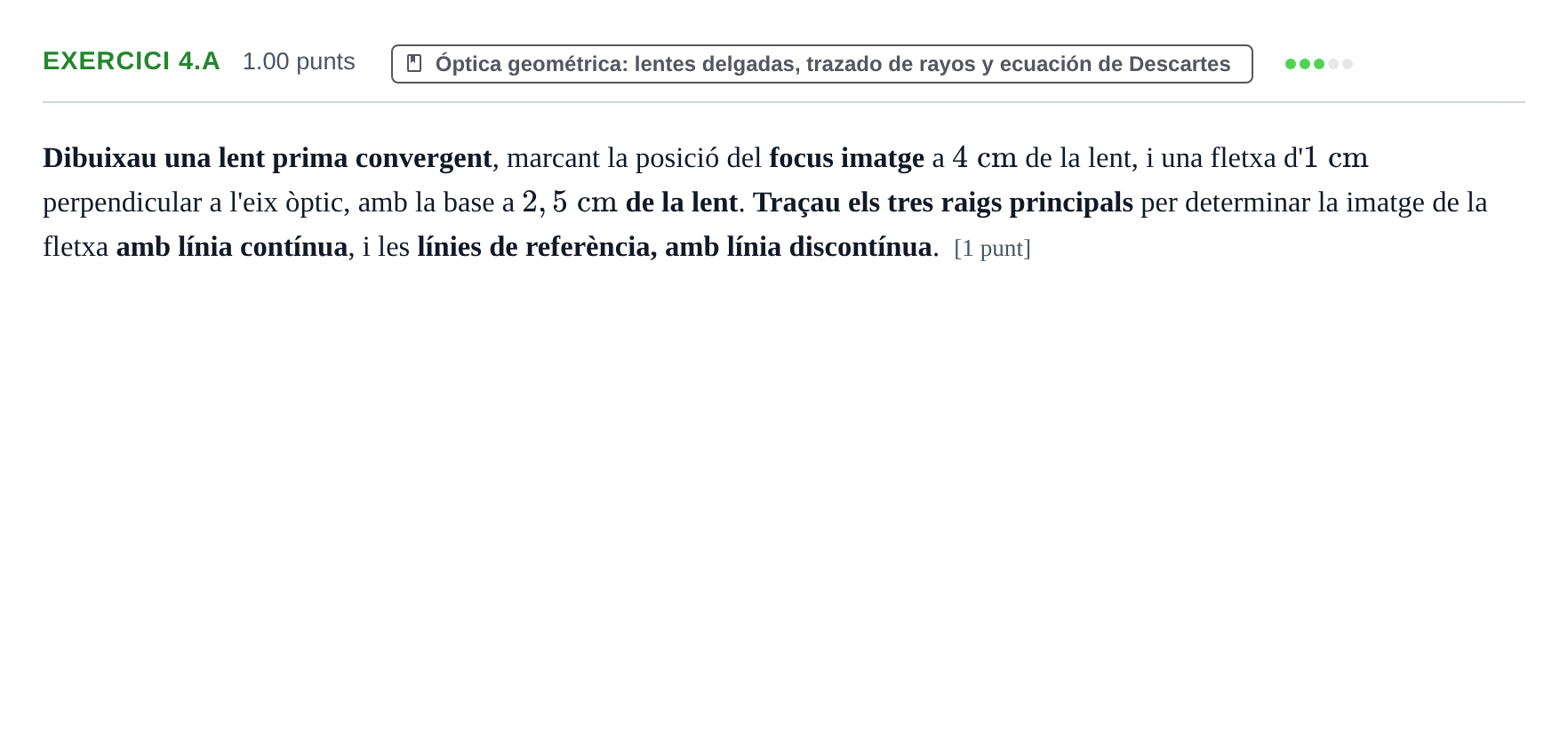

Dibuixau una lent prima convergent, marcant la posició del focus imatge a 4 cm de la lent, i una fletxa d'1 cm perpendicular a l'eix òptic, amb la base a 2,5 cm de la lent. Traçau els tres raigs principals per determinar la imatge de la fletxa amb línia contínua, i les línies de referència, amb línia discontínua.

Solución: Esquema de traçat de raigs per a una lent convergent amb objecte a $s = -2,5\text{ cm}$ ($|s| < f'$): - Raig paral·lel a l'eix òptic que, en travessar la lent, passa pel focus imatge $F'$. - Raig que passa pel centre òptic sense desviar-se. - Raig que prové de la direcció del focus objecte $F$ que emergeix paral·lel a l'eix òptic. - Les prolongacions discontínues cap enrere dels tres raigs emergents es tallen formant una imatge virtual, dreta i de mida major que l'objecte.
