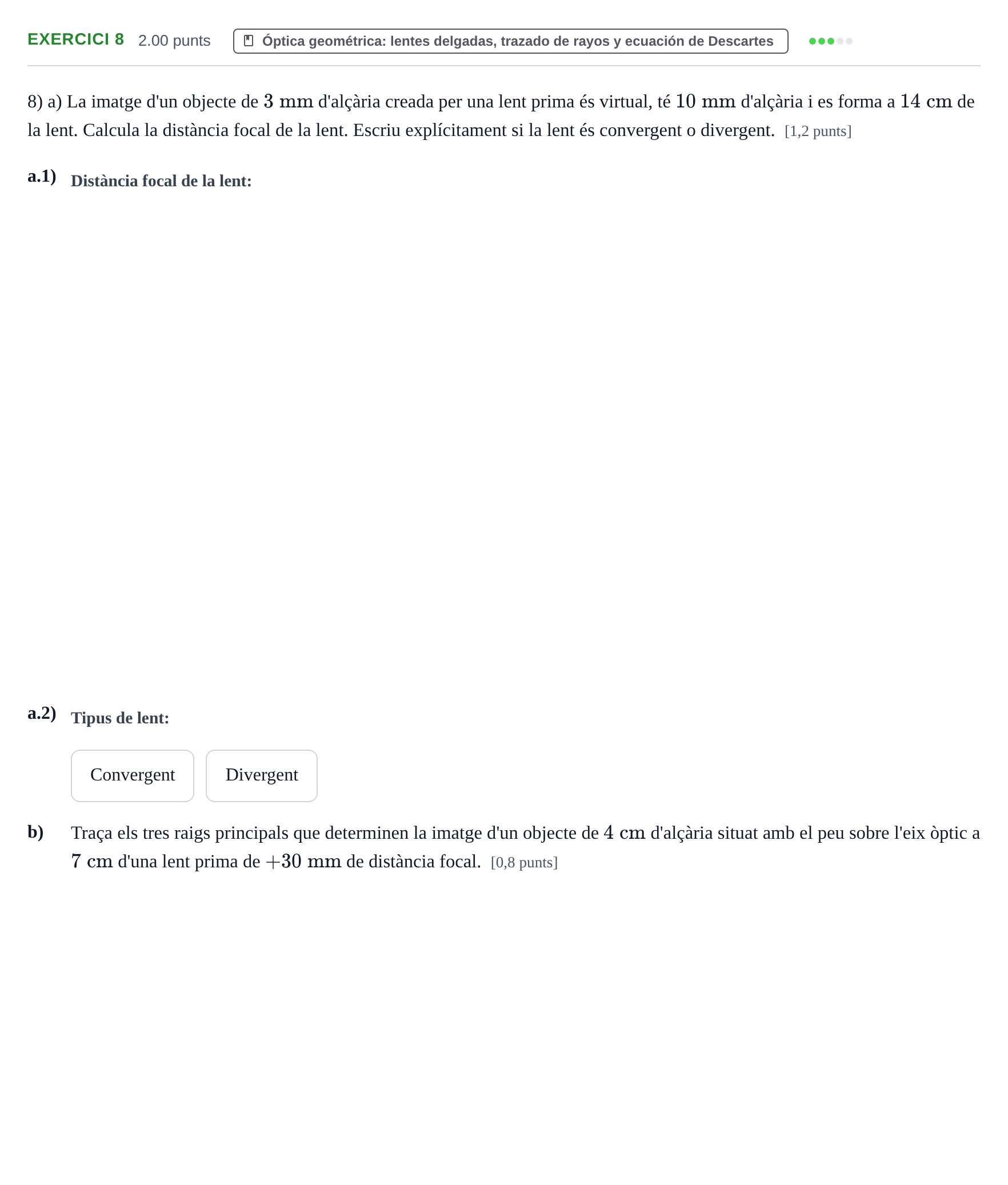

Problema 8 · Física PAU Baleares Ordinaria 2021

8 a) Calcula la distància focal de la lent.

Solución: +6 cm / 6 cm / 60 mm / 0,06 m

Escriu explícitament si la lent és convergent o divergent.

Solución: Convergent

b) Traça els tres raigs principals que determinen la imatge d'un objecte de 4 cm d'alçària situat amb el peu sobre l'eix òptic a 7 cm d'una lent prima de +30 mm de distància focal.

Solución: Traçat dels tres raigs principals per a una lent convergent amb l'objecte situat a $s = -7\text{ cm}$ i $f' = +3\text{ cm}$: 1. Raig paral·lel a l'eix òptic, que es refracta passant pel focus imatge $F_i$. 2. Raig que passa pel centre òptic de la lent sense desviar-se. 3. Raig que passa pel focus objecte $F_o$, que es refracta paral·lel a l'eix òptic. Els tres raigs es creuen a la dreta de la lent formant una imatge real, invertida i menor.
