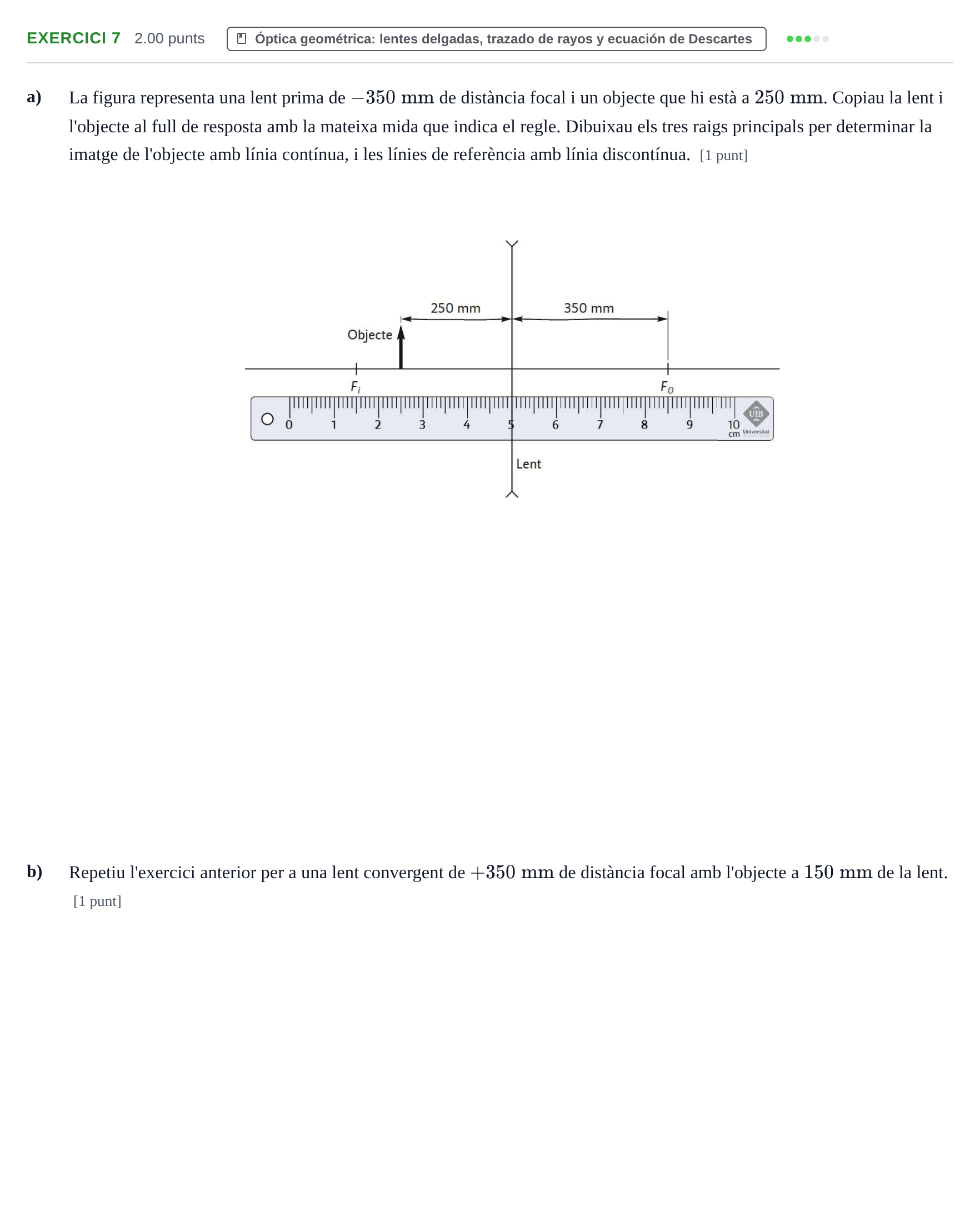

Problema 7 · Física PAU Baleares Extraordinaria 2024

a)

La figura representa una lent prima de $-350\text{ mm}$ de distància focal i un objecte que hi està a $250\text{ mm}$. Copiau la lent i l'objecte al full de resposta amb la mateixa mida que indica el regle. Dibuixau els tres raigs principals per determinar la imatge de l'objecte amb línia contínua, i les línies de referència amb línia discontínua. [1 punt]

b)

Repetiu l'exercici anterior per a una lent convergent de $+350\text{ mm}$ de distància focal amb l'objecte a $150\text{ mm}$ de la lent. [1 punt]
