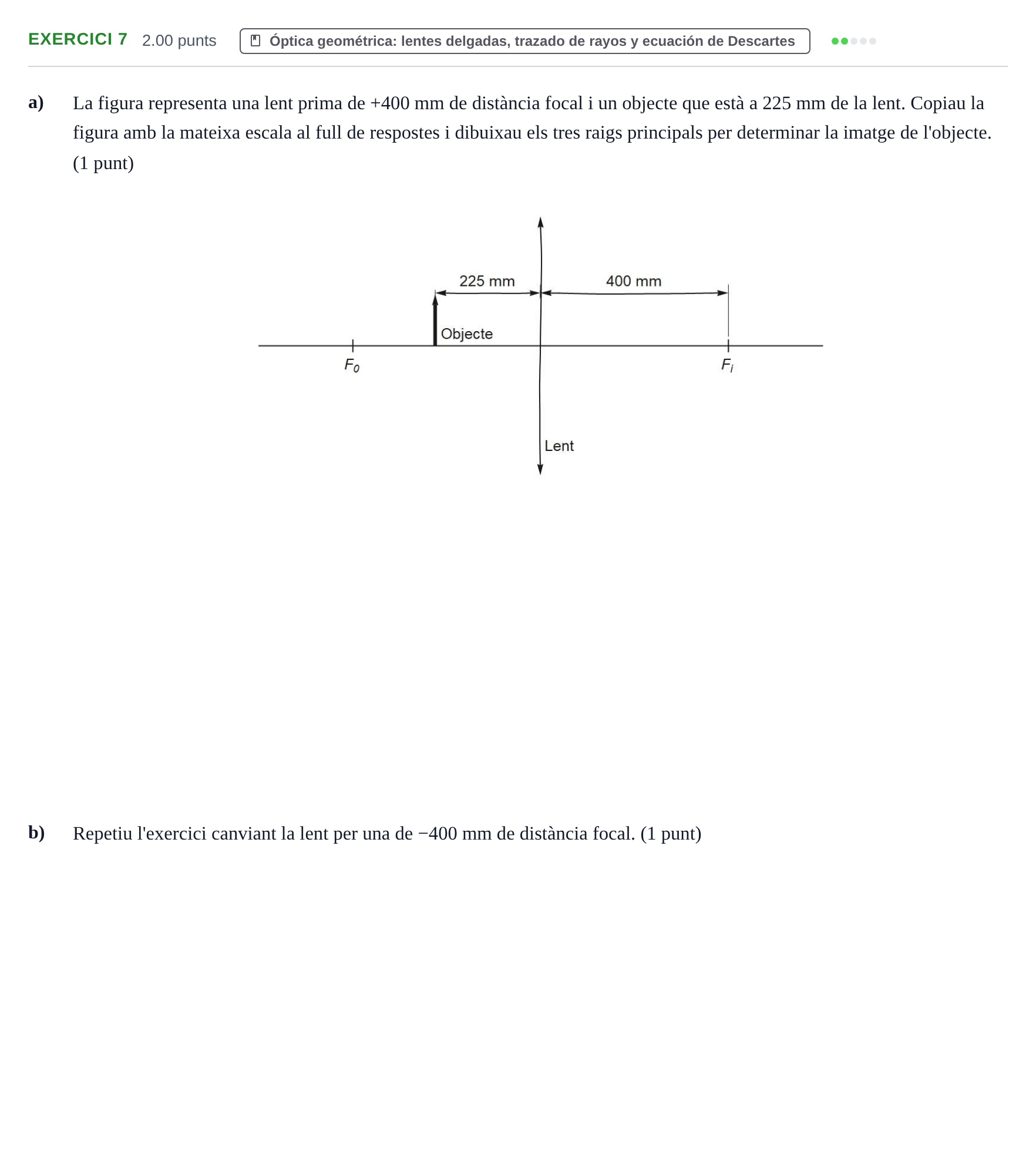

Problema 7 · Física PAU Baleares Ordinaria 2023

Dibuix dels tres raigs principals per a la lent convergent (+400 mm) i per a la lent divergent (-400 mm).

Solución: 7a) Lent convergent ($f' = +400\text{ mm}$): Es dibuixen els tres raigs principals: 1. Raig paral·lel a l'eix òptic que, després de travessar la lent, passa pel focus imatge $F_i$. 2. Raig que passa pel centre òptic sense desviar-se. 3. Raig que prové de la direcció del focus objecte $F_o$ i surt paral·lel a l'eix òptic. Com que l'objecte està situat entre el focus objecte i la lent ($s = -225\text{ mm}$, $|s| < |f|$), els raigs refractats divergeixen i les seves prolongacions cap enrere es tallen formant una imatge virtual, dreta i més gran. 7b) Lent divergent ($f' = -400\text{ mm}$): Es dibuixen els tres raigs principals: 1. Raig paral·lel a l'eix òptic que es refracta de manera que la seva prolongació passa pel focus imatge $F_i$ (a l'esquerra de la lent). 2. Raig que passa pel centre òptic sense desviar-se. 3. Raig que es dirigeix cap al focus objecte $F_o$ (a la dreta de la lent) i es refracta paral·lel a l'eix òptic. La intersecció de les prolongacions dels raigs refractats forma una imatge virtual, dreta i menor situada entre l'objecte i la lent.
