Problema 7 · Física PAU Baleares Ordinaria 2024

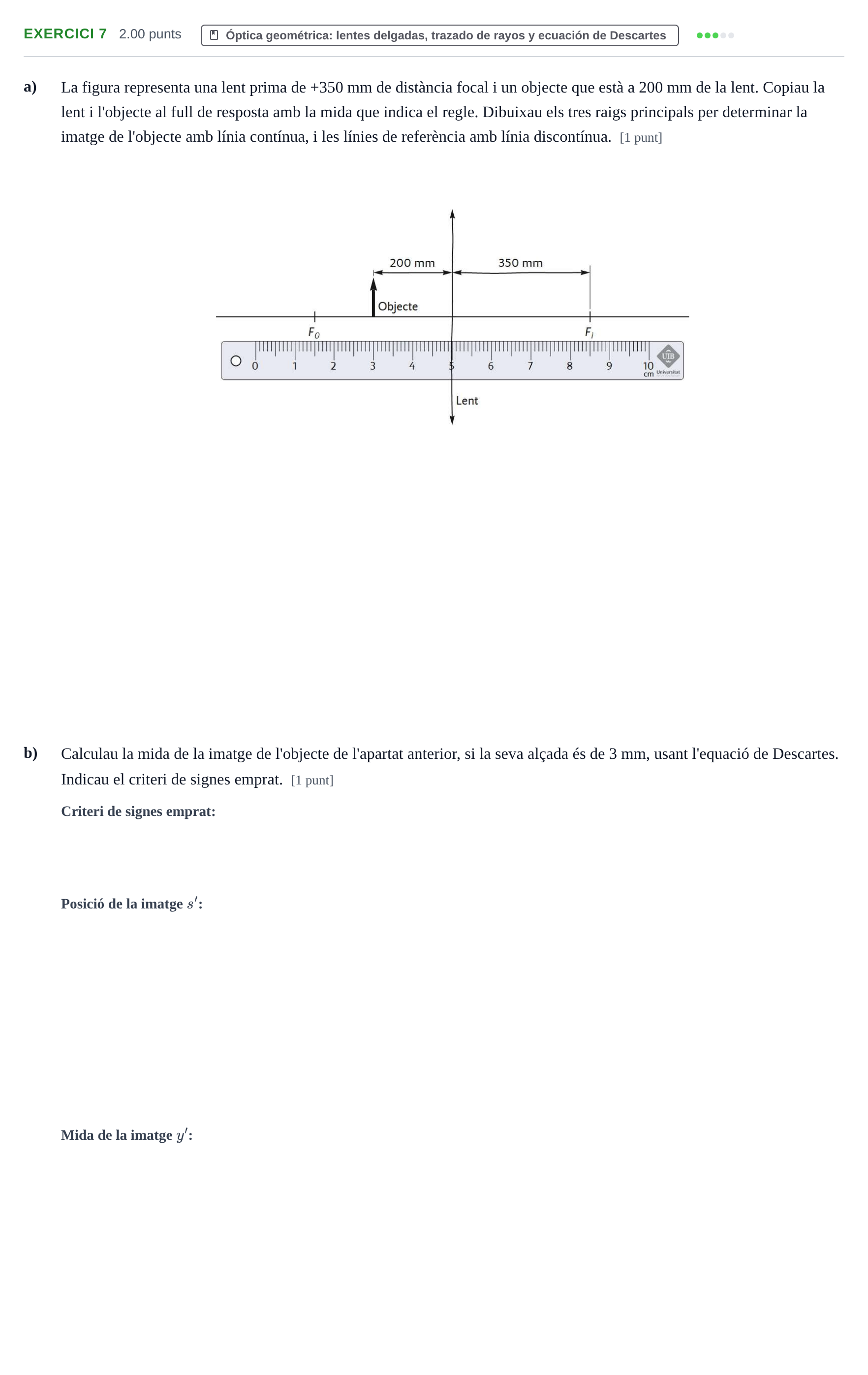

a) Copiau la lent i l'objecte al full de resposta amb la mida que indica el regle. Dibuixau els tres raigs principals per determinar la imatge de l'objecte amb línia contínua, i les línies de referència amb línia discontínua.

Solución: Imatge virtual, dreta i més gran que l'objecte, situada darrere de l'objecte a l'esquerra de la lent.

b) Indicau el criteri de signes emprat.

Solución: DIN / Criteri de signes DIN

b) Posició de la imatge $s'$ usant l'equació de Descartes:

Solución: $-466{,}7$ mm / $-46{,}67$ cm / $-0{,}4667$ m

b) Calculau la mida de la imatge de l'objecte de l'apartat anterior, si la seva alçada és de 3 mm:

Solución: $7{,}0$ mm / $0{,}7$ cm / $0{,}007$ m
