Problema 6 · Física PAU Baleares Extraordinaria 2021
Tema: Óptica geométrica: lentes delgadas, trazado de rayos y ecuación de Descartes · Del examen Extraordinaria (2021)
Enunciado

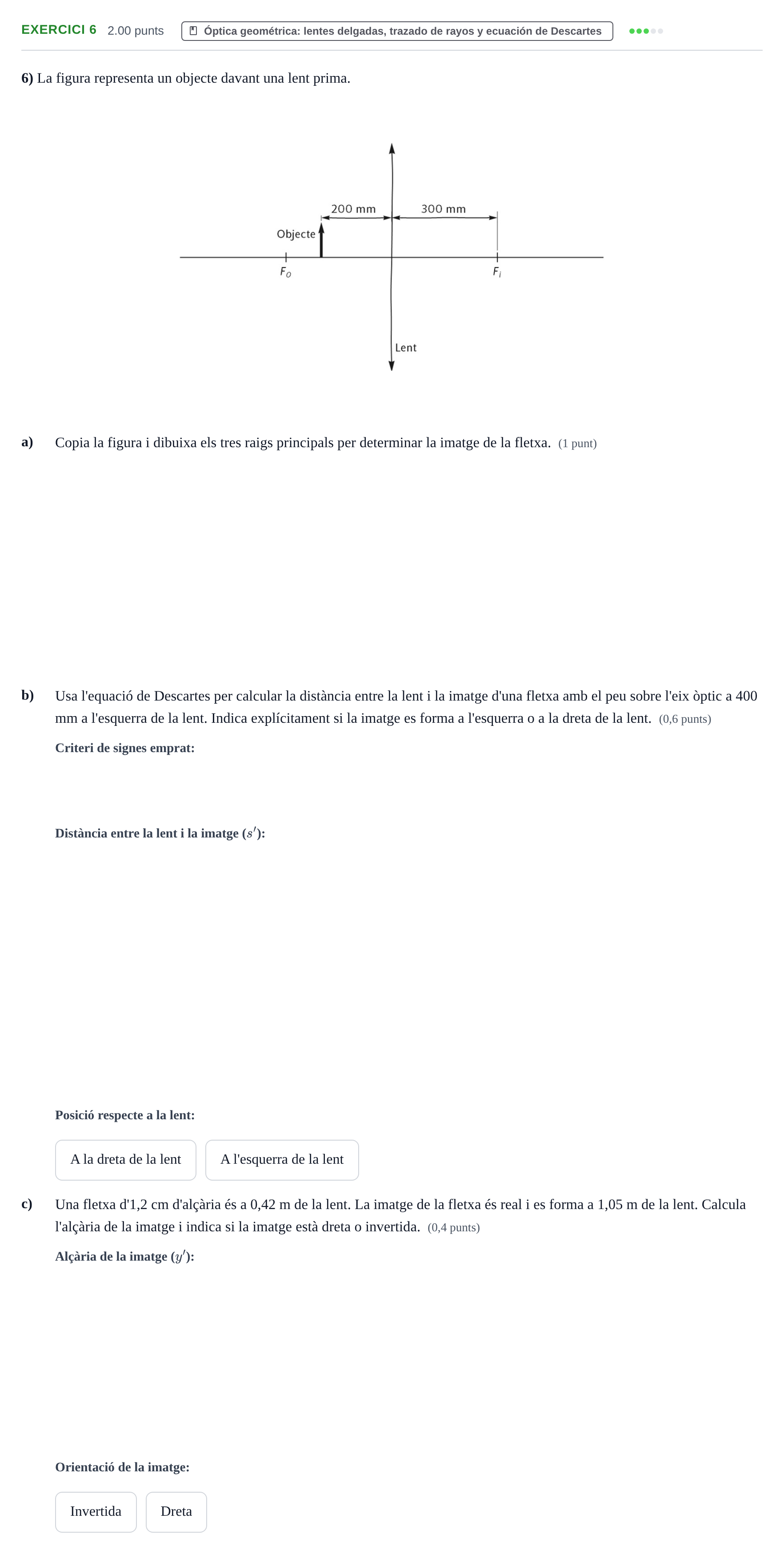

6) La figura representa un objecte davant una lent prima.
a)
Copia la figura i dibuixa els tres raigs principals per determinar la imatge de la fletxa. (1 punt)
b)
Usa l'equació de Descartes per calcular la distància entre la lent i la imatge d'una fletxa amb el peu sobre l'eix òptic a 400 mm a l'esquerra de la lent. Indica explícitament si la imatge es forma a l'esquerra o a la dreta de la lent. (0,6 punts)
A la dreta de la lent
A l'esquerra de la lent
c)
Una fletxa d'1,2 cm d'alçària és a 0,42 m de la lent. La imatge de la fletxa és real i es forma a 1,05 m de la lent. Calcula l'alçària de la imatge i indica si la imatge està dreta o invertida. (0,4 punts)
Invertida
Dreta
Solución
Según los criterios oficiales de corrección
a) Copia la figura i dibuixa els tres raigs principals per determinar la imatge de la fletxa.
Solución: Raig 1: paral·lel a l'eix òptic, es refracta passant pel focus imatge . Raig 2: passa pel focus objecte , es refracta paral·lel a l'eix òptic. Raig 3: passa pel centre òptic de la lent sense desviar-se.
b) Criteri de signes emprat
Solución: Criteri DIN
b) Usa l'equació de Descartes per calcular la distància entre la lent i la imatge d'una fletxa amb el peu sobre l'eix òptic a 400 mm a l'esquerra de la lent.
Solución: 1200 mm / 120 cm / 1,2 m
b) Indica explícitament si la imatge es forma a l'esquerra o a la dreta de la lent.
Solución: A la dreta de la lent
c) Calcula l'alçària de la imatge.
Solución: -3,0 cm / 3,0 cm / -30 mm / 30 mm
c) Indica si la imatge està dreta o invertida.
Solución: Invertida
