Ejercicio Opció B - 3 · Dibujo técnico II PAU Baleares Ordinaria 2021
Tema: Perspectiva isométrica de una pieza · Del examen Ordinaria (2021)
Enunciado

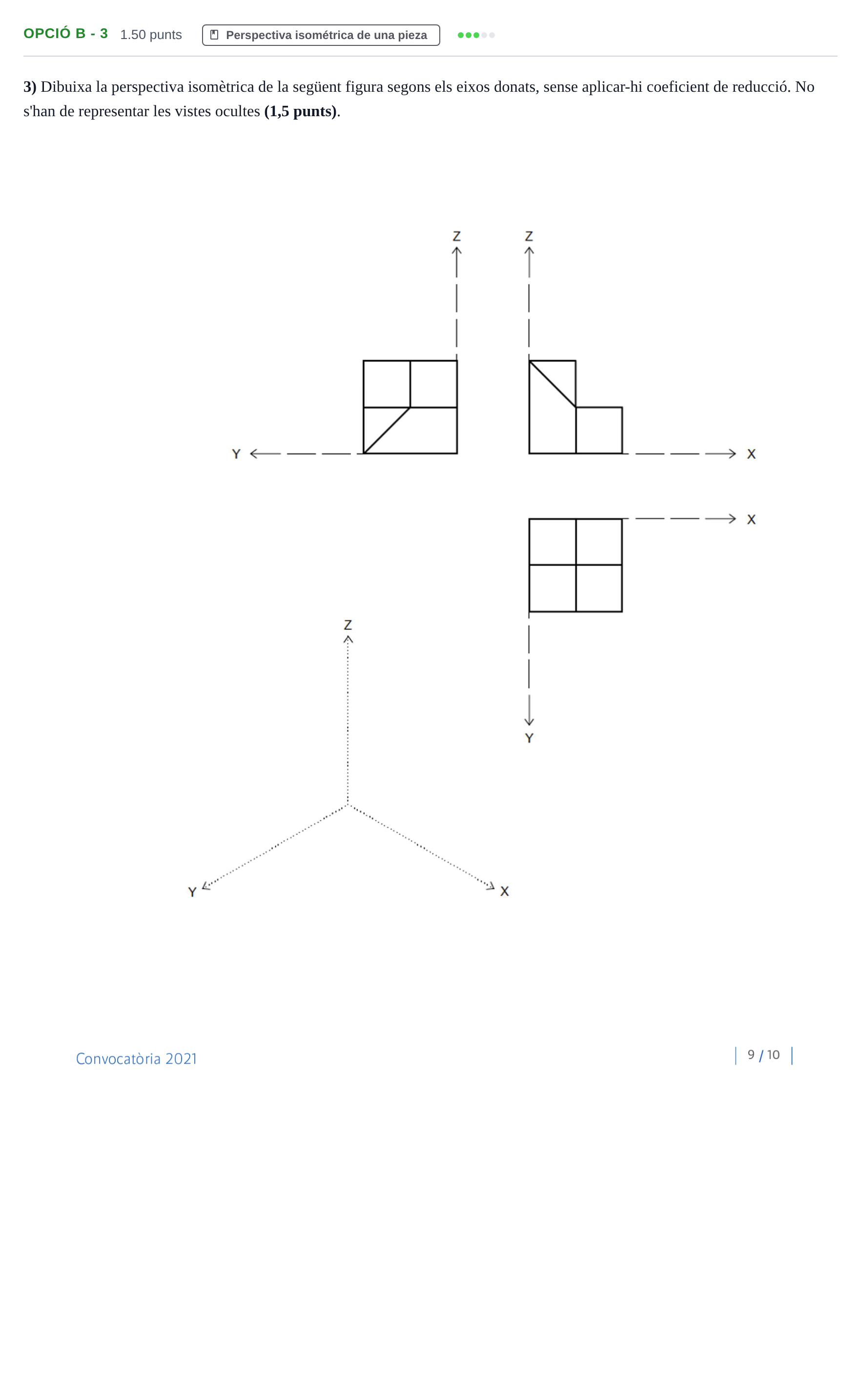

3) Dibuixa la perspectiva isomètrica de la següent figura segons els eixos donats, sense aplicar-hi coeficient de reducció. No s'han de representar les vistes ocultes (1,5 punts).
Solución
Según los criterios oficiales de corrección
3) Dibuixa la perspectiva isomètrica de la següent figura segons els eixos donats, sense aplicar-hi coeficient de reducció. No s'han de representar les vistes ocultes (1,5 punts).
Solución: La solució consisteix en la representació isomètrica exacta del volum sobre els eixos donats , i , mantenint les proporcions 1:1 de les vistes dièdriques (sense coeficient de reducció) i ometent les línies ocultes.
