Problema 2 · Dibujo técnico II PAU Baleares Extraordinaria 2025

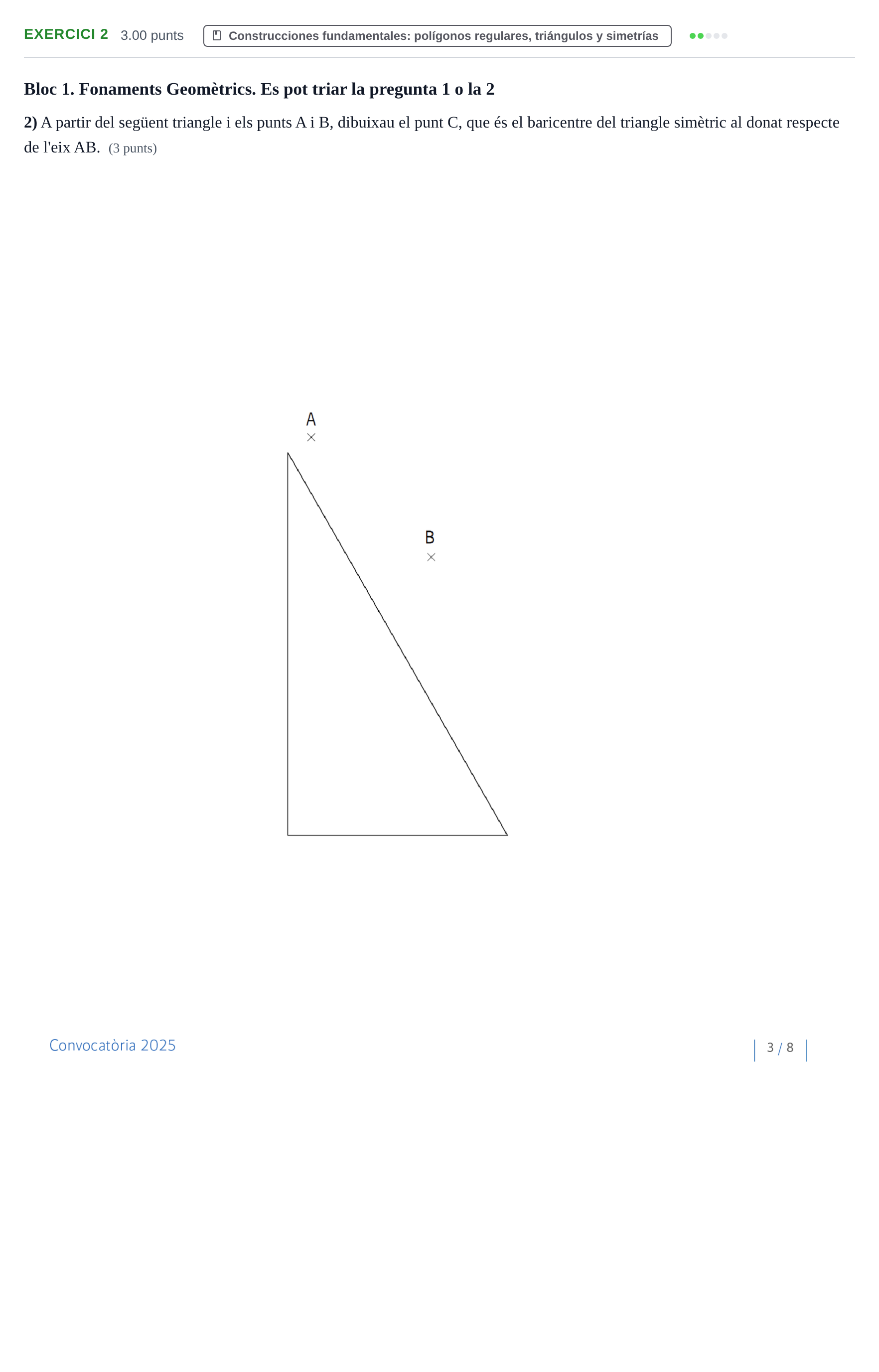

2) A partir del següent triangle i els punts A i B, dibuixau el punt C, que és el baricentre del triangle simètric al donat respecte de l'eix AB. (3 punts)

Solución: Construcció del punt $C$ (baricentre del triangle simètric): 1. Traçat de l'eix de simetria que passa pels punts donats $A$ i $B$. 2. Obtenció dels vèrtexs homòlegs del triangle mitjançant simetria axial respecte de la recta $AB$ (rectes perpendiculars a l'eix i conservació de distàncies). 3. Dibuix del triangle simètric resultant. 4. Determinació del punt mitjà dels costats del nou triangle i traçat de les medianes. 5. Intersecció de les medianes per determinar el baricentre, anomenat punt $C$.
