Ejercicio Opció A - 1 · Dibujo técnico II PAU Baleares Extraordinaria 2021

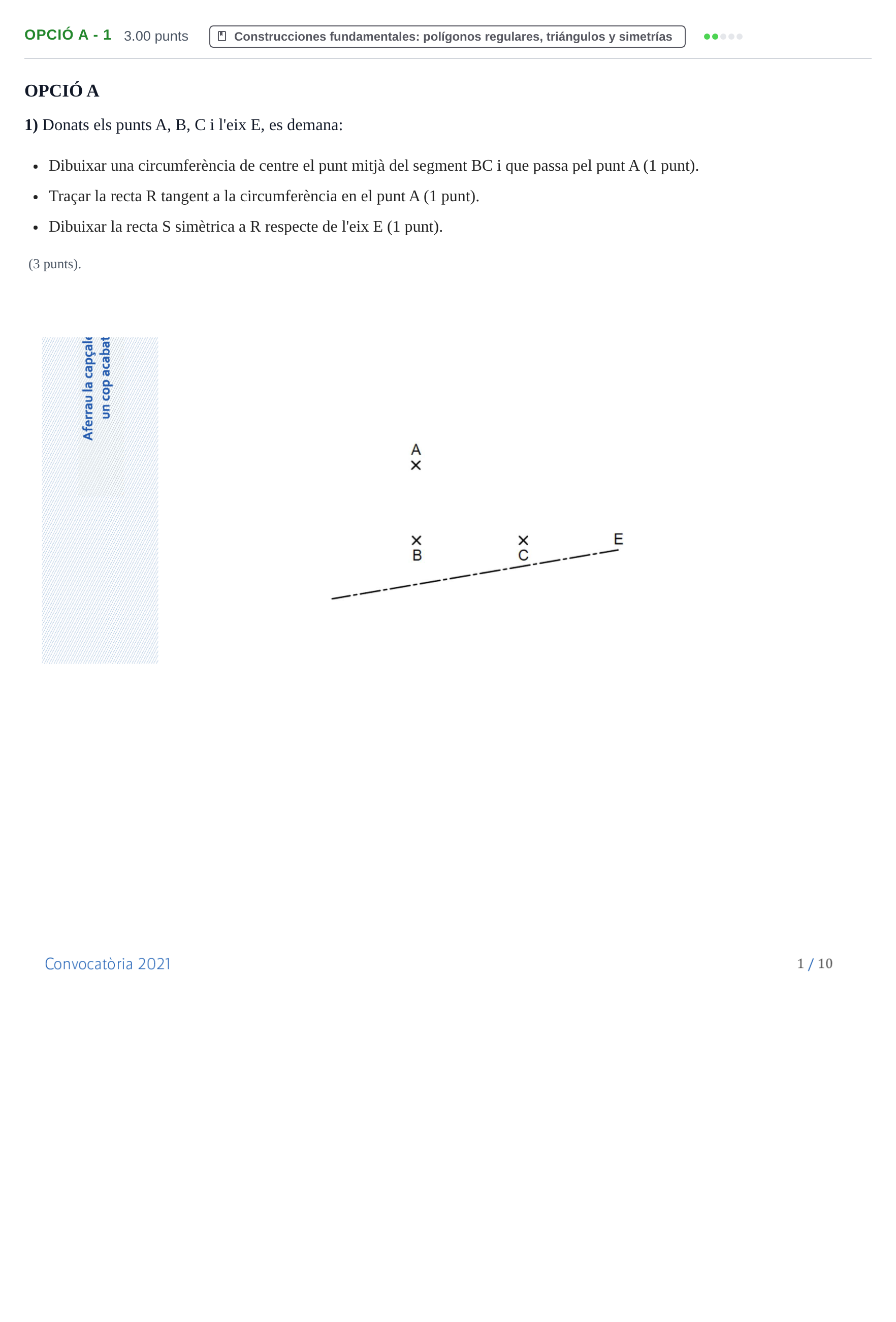

1) Donats els punts A, B, C i l'eix E, es demana: Dibuixar una circumferència de centre el punt mitjà del segment BC i que passa pel punt A; traçar la recta R tangent a la circumferència en el punt A; dibuixar la recta S simètrica a R respecte de l'eix E.

Solución: - Circumferència: centre en el punt mitjà del segment $BC$ (mediatriu de $BC$) i radi fins al punt $A$. - Recta $R$: tangent a la circumferència en $A$ (recta perpendicular al radi en el punt $A$). - Recta $S$: simètrica de la recta $R$ respecte de l'eix $E$.
