Ejercicio Opció A - 1 · Dibujo técnico II PAU Baleares Ordinaria 2021

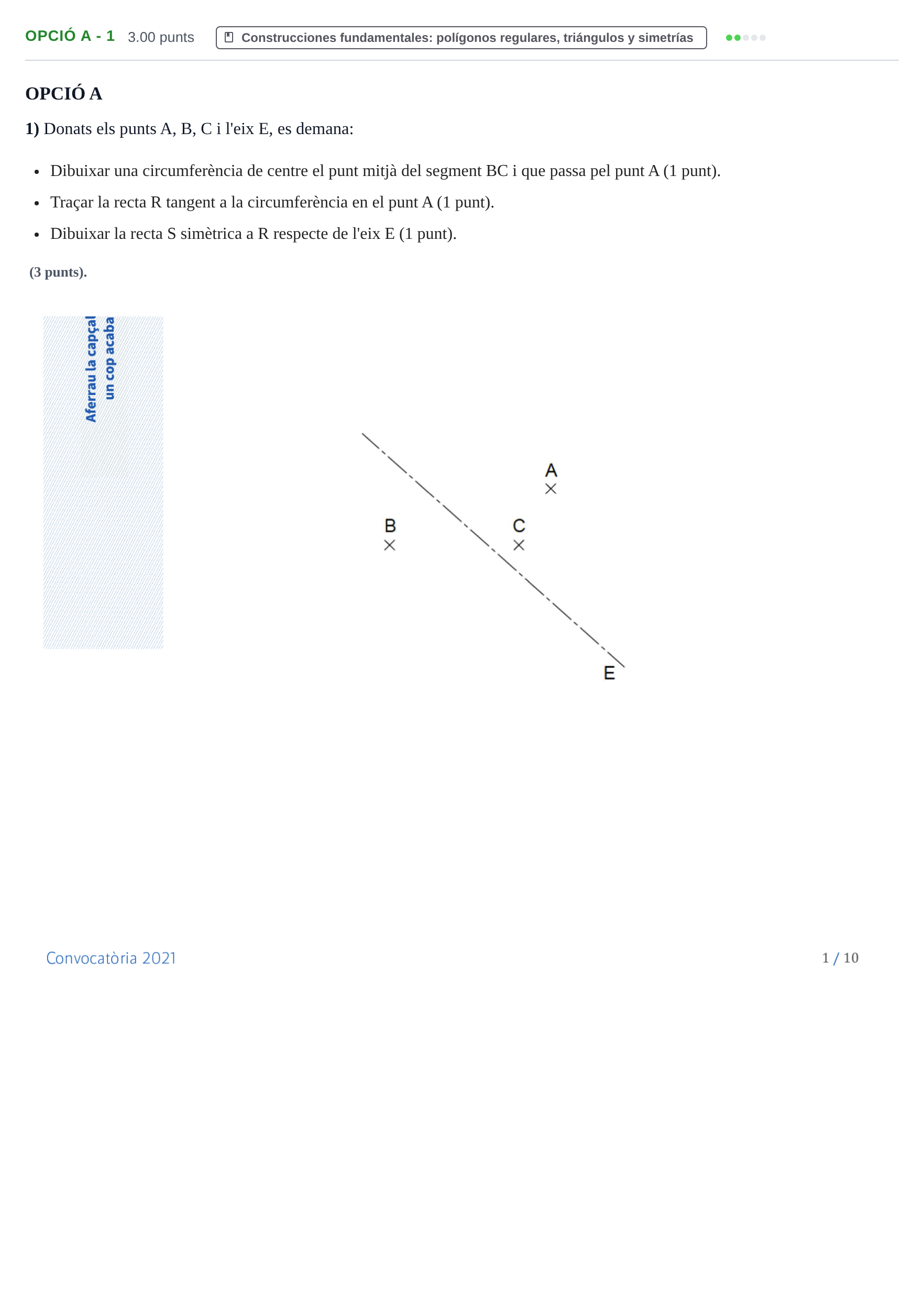

1) Donats els punts A, B, C i l'eix E, es demana: dibuixar una circumferència de centre el punt mitjà del segment BC i que passa pel punt A; traçar la recta R tangent a la circumferència en el punt A; dibuixar la recta S simètrica a R respecte de l'eix E.

Solución: Construcció geomètrica resolta: 1. Es determina el punt mitjà $M$ del segment $BC$ mitjançant la mediatriu de $BC$. Amb centre a $M$ i radi $MA$, es traça la circumferència. 2. Es dibuixa el radi $MA$. La recta tangent $R$ en el punt $A$ és la perpendicular al radi $MA$ que passa per $A$. 3. Per obtenir la recta $S$ simètrica de $R$ respecte de l'eix $E$, s'obté el punt d'intersecció de $R$ amb l'eix $E$ (punt doble) i el simètric d'un punt qualsevol de $R$ (o del mateix punt $A$) respecte a l'eix $E$, traçant la recta $S$ que els uneix.
