Ejercicio Opció B - 1 · Dibujo técnico II PAU Baleares Ordinaria 2021
Tema: Construcciones fundamentales: polígonos regulares, triángulos y simetrías · Del examen Ordinaria (2021)

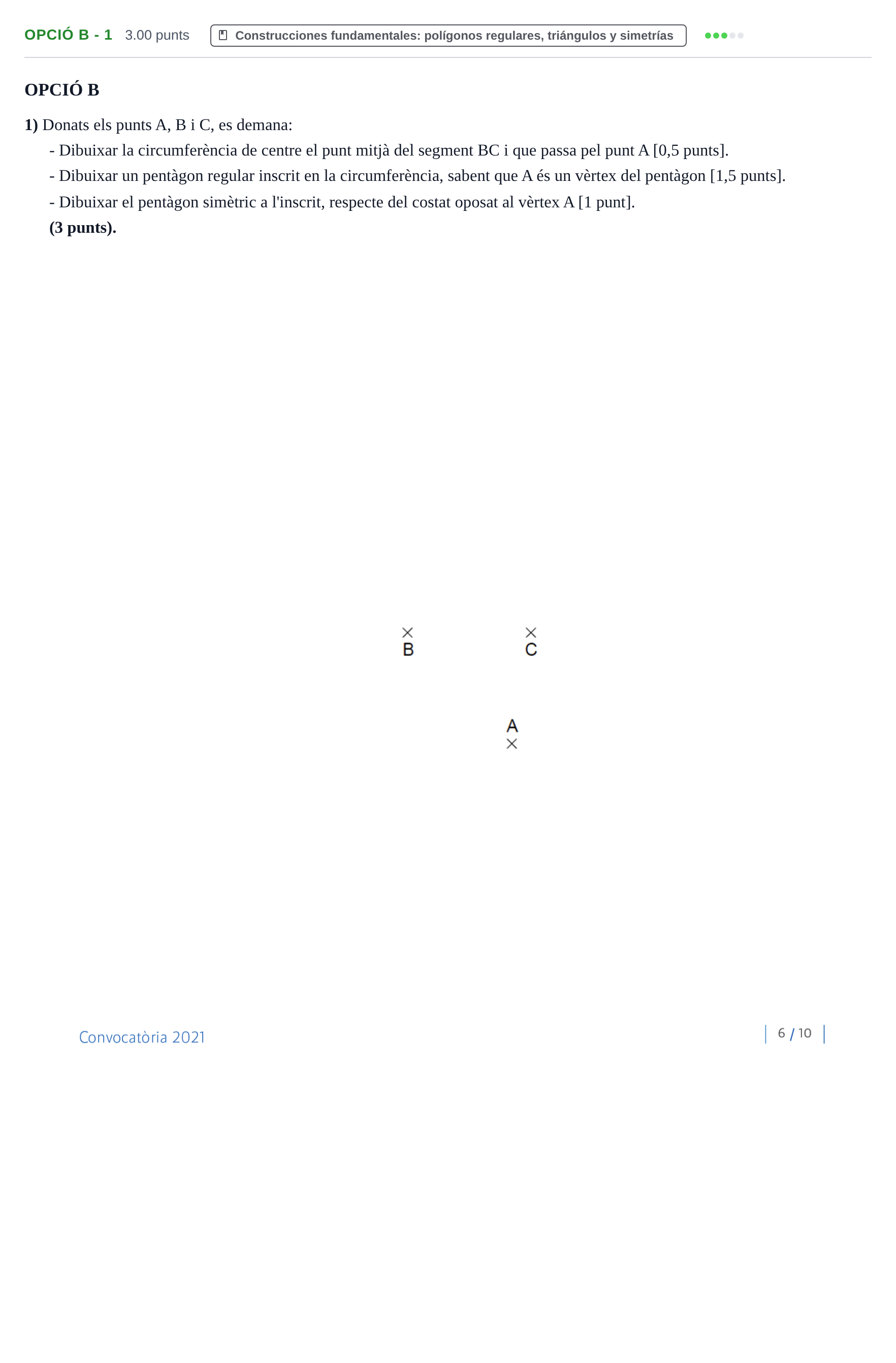

Enunciado
OPCIÓ B
1) Donats els punts A, B i C, es demana:
- Dibuixar la circumferència de centre el punt mitjà del segment BC i que passa pel punt A [0,5 punts].
- Dibuixar un pentàgon regular inscrit en la circumferència, sabent que A és un vèrtex del pentàgon [1,5 punts].
- Dibuixar el pentàgon simètric a l'inscrit, respecte del costat oposat al vèrtex A [1 punt].
(3 punts).
Solución
Según los criterios oficiales de corrección
1) Donats els punts A, B i C, es demana dibuixar la circumferència de centre el punt mitjà del segment BC i que passa pel punt A, el pentàgon regular inscrit amb vèrtex A, i el pentàgon simètric a l'inscrit respecte del costat oposat al vèrtex A.
Solución: Construcció gràfica completa: 1. Traçat de la mediatriu del segment per trobar el seu punt mitjà (centre de la circumferència). 2. Traçat de la circumferència amb centre i radi . 3. Construcció geomètrica del pentàgon regular inscrit prenent com un dels vèrtexs. 4. Traçat del pentàgon simètric respecte de l'eix definit pel costat oposat al vèrtex (costat superior).
