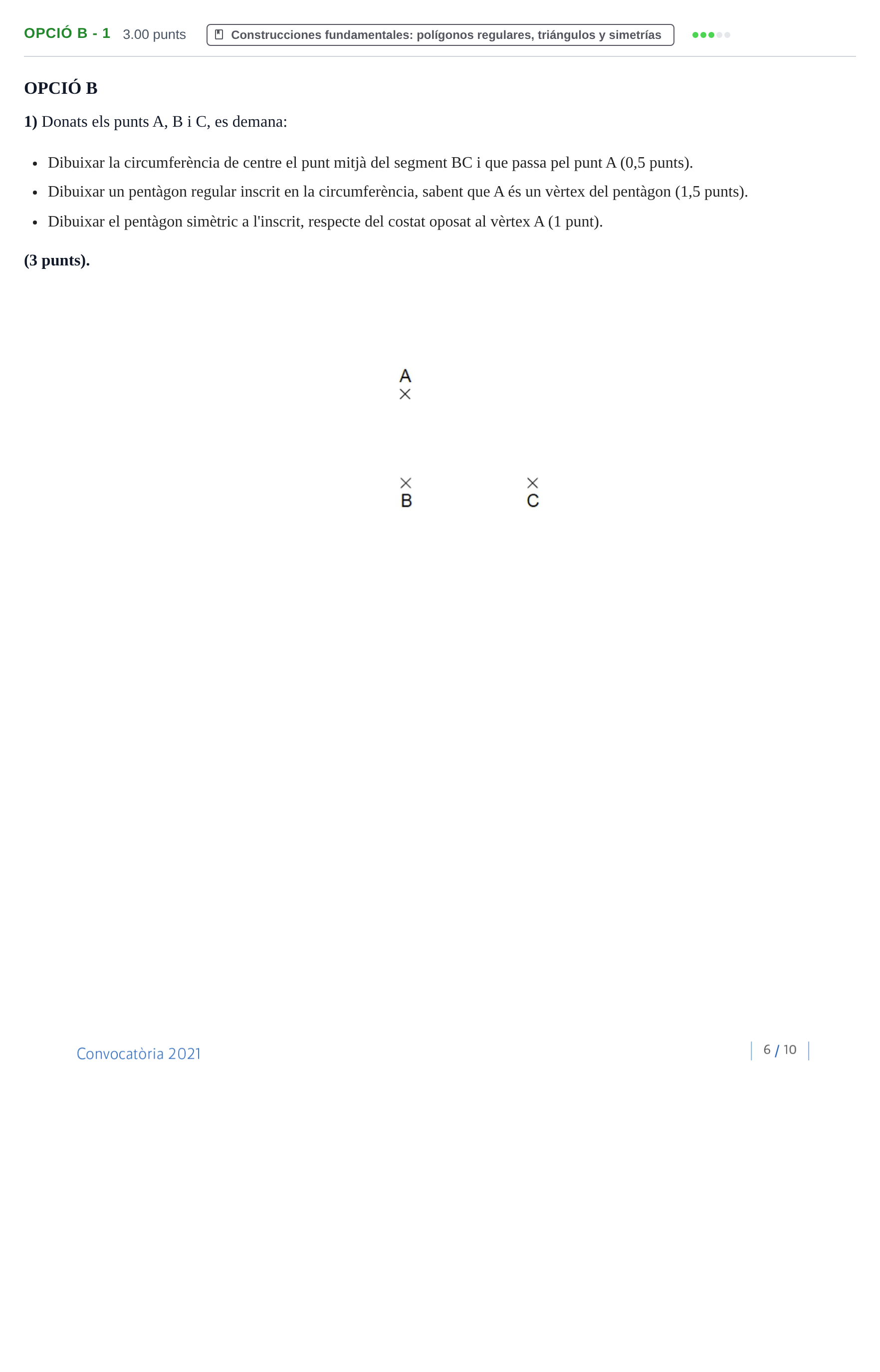

Ejercicio Opció B - 1 · Dibujo técnico II PAU Baleares Extraordinaria 2021

Dibuixar la circumferència de centre el punt mitjà del segment BC que passa per A, el pentàgon regular inscrit amb vèrtex A i el seu simètric respecte del costat oposat a A.

Solución: 1. Circumferència (0,5 punts): Trobar el punt mitjà $O$ del segment $BC$ mitjançant la seva mediatriu i traçar la circumferència amb centre a $O$ i radi $R = OA$. 2. Pentàgon regular inscrit (1,5 punts): Construir el pentàgon regular inscrit en la circumferència a partir del vèrtex $A$ mitjançant la construcció geomètrica exacta del costat del pentàgon inscrit. 3. Pentàgon simètric (1 punt): Identificar el costat del pentàgon oposat al vèrtex $A$ (la base oposada) i dibuixar el pentàgon simètric respecte a aquest costat com a eix de simetria axial.
