Ejercicio 4 b) - Perspectiva isomètrica · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Baleares Ordinaria 2026

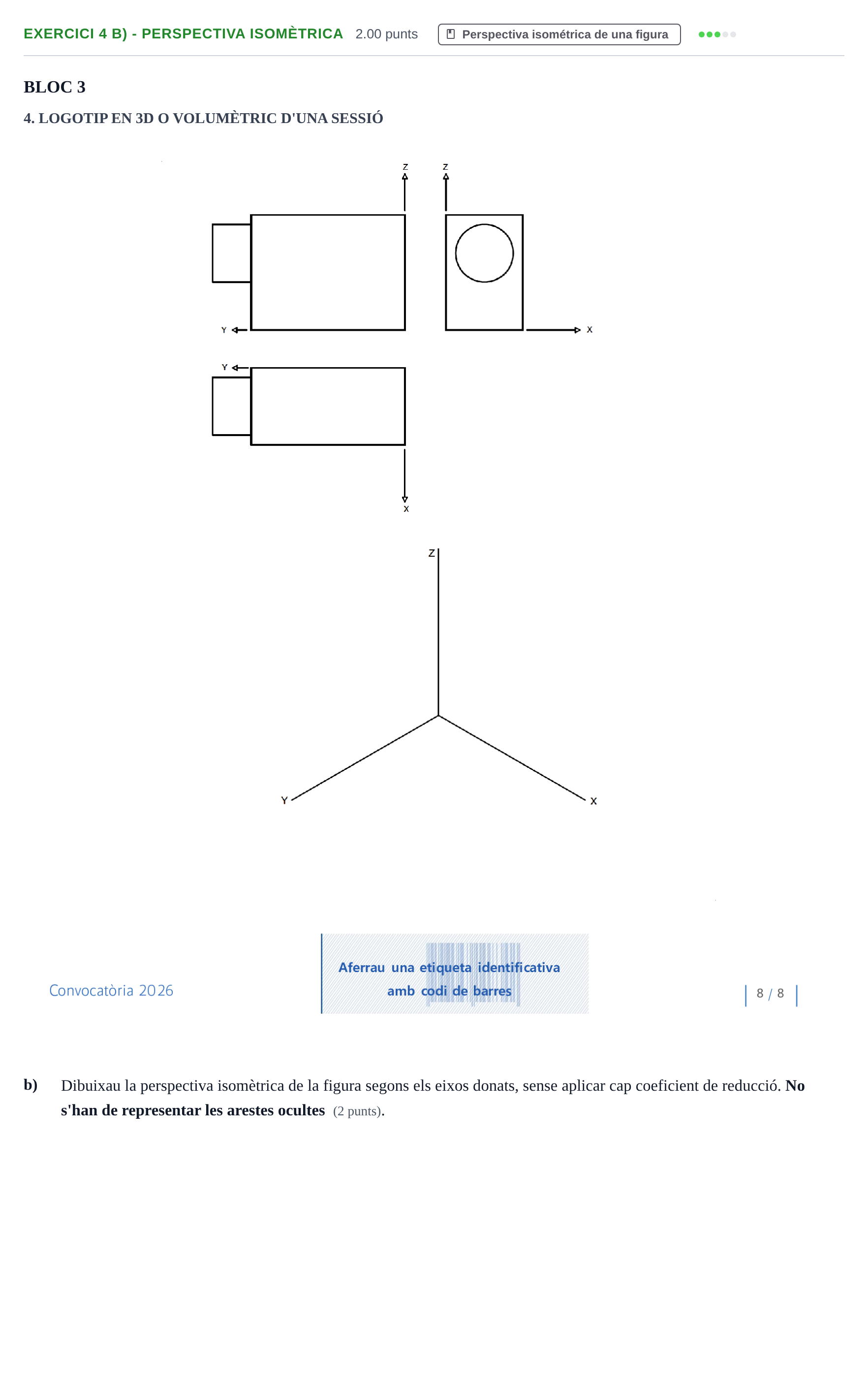

b) Dibuixau la perspectiva isomètrica de la figura segons els eixos donats, sense aplicar cap coeficient de reducció. No s'han de representar les arestes ocultes (2 punts).

Solución: Representació de la peça en perspectiva isomètrica seguint els eixos: - Prisma recte principal recolzat i orientat segons les coordenades dièdriques corresponents. - Cilindre que sobresurt per la cara lateral orientada cap a l'eix Y, representat mitjançant la traça de l'oval isomètric o el·lipse de la base circular i les seves generatrius de contorn aparent tangents. - No es dibuixen arestes ocultes, d'acord amb les instruccions de l'enunciat.
