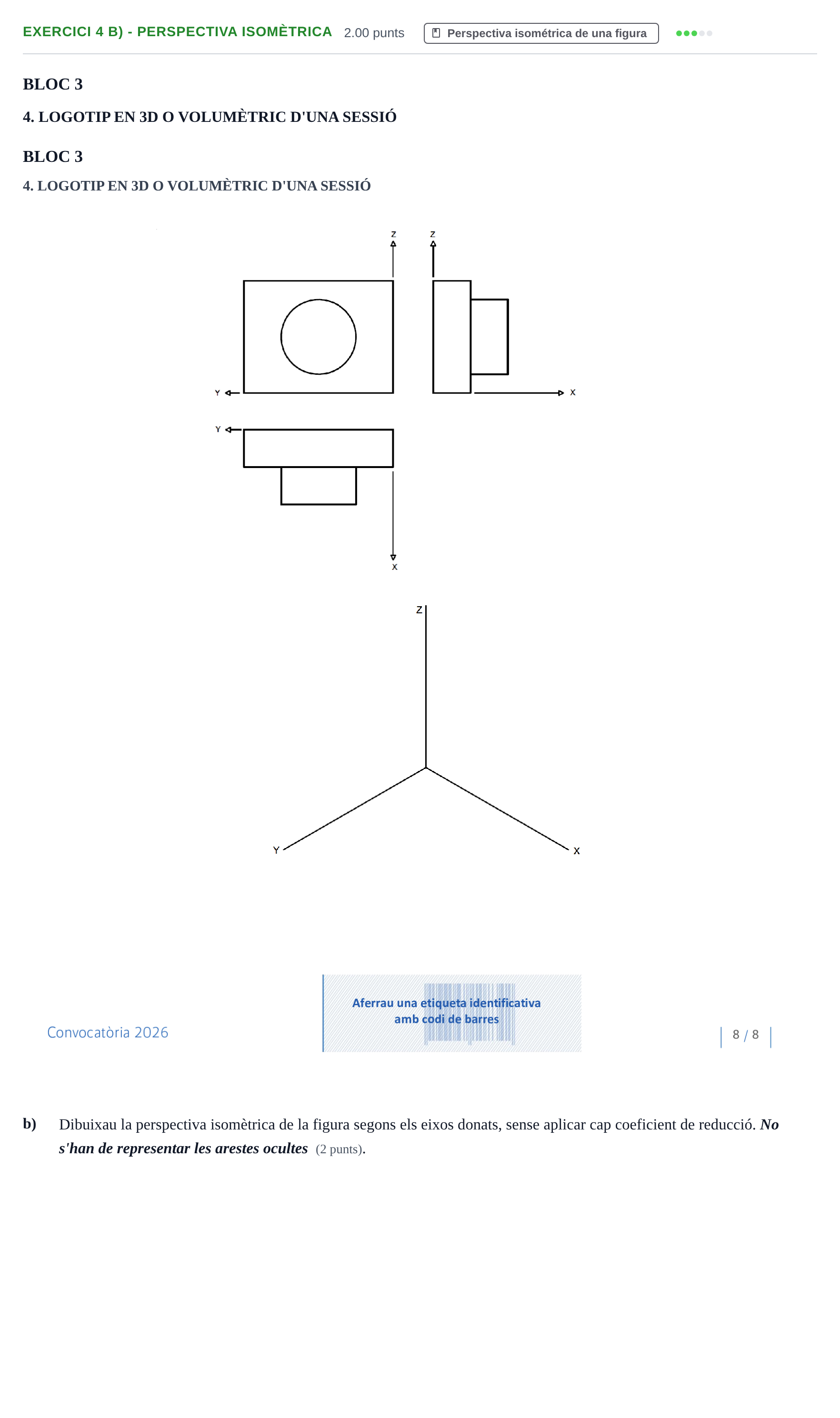

Enunciado
BLOC 3
4. LOGOTIP EN 3D O VOLUMÈTRIC D'UNA SESSIÓ
BLOC 3
4. LOGOTIP EN 3D O VOLUMÈTRIC D'UNA SESSIÓ
b)
Dibuixau la perspectiva isomètrica de la figura segons els eixos donats, sense aplicar cap coeficient de reducció. No s'han de representar les arestes ocultes (2 punts).
Solución
Según los criterios oficiales de corrección
b) Dibuixau la perspectiva isomètrica de la figura segons els eixos donats, sense aplicar cap coeficient de reducció. No s'han de representar les arestes ocultes (2 punts).
Solución: Construcció en perspectiva isomètrica del bloc prismàtic i el cilindre frontal segons els eixos donats (sense coeficient de reducció i sense arestes ocultes).
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
