Problema 5 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Baleares Extraordinaria 2025
Tema: Perspectiva isométrica de una figura · Del examen Extraordinaria (2025)

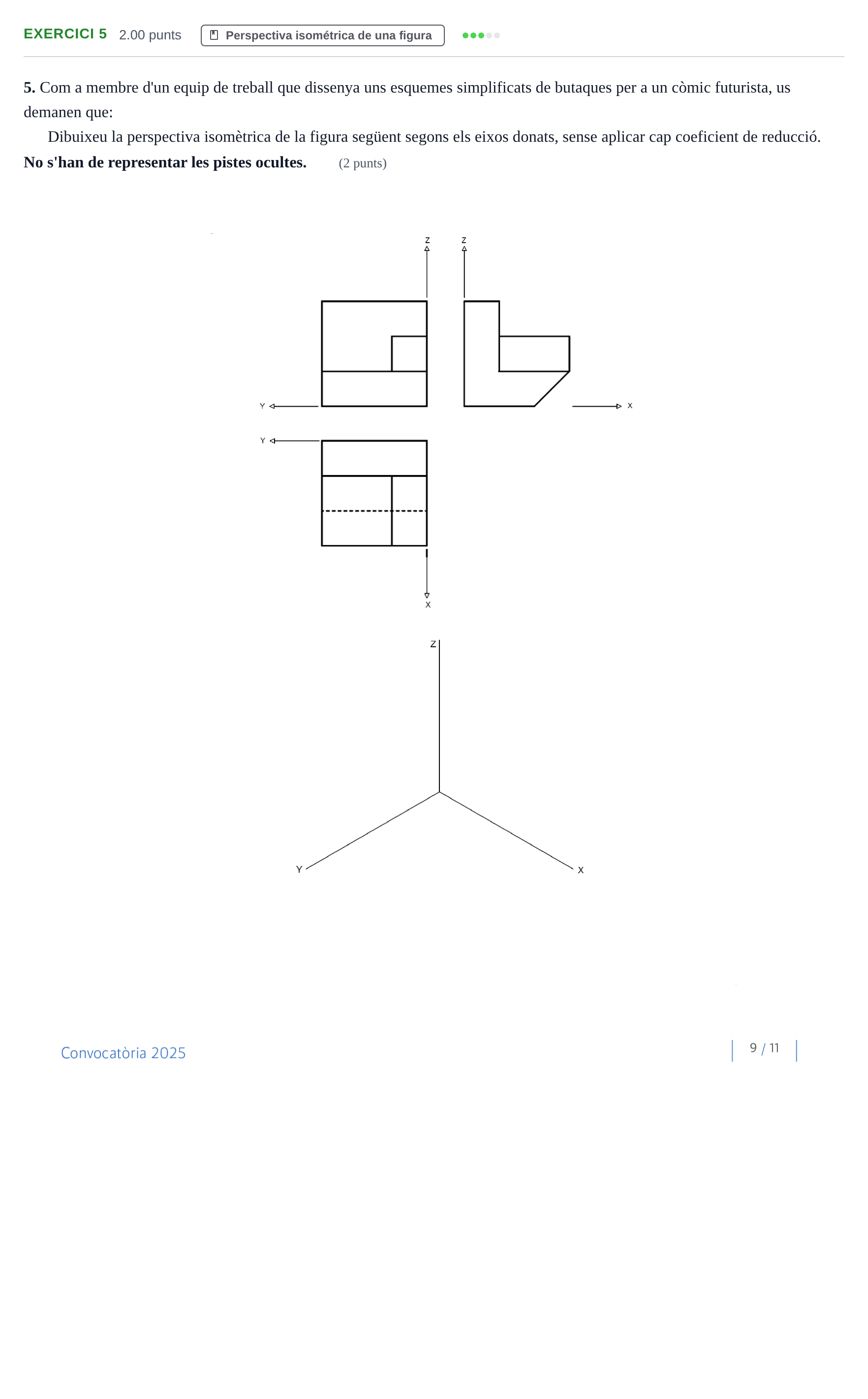

Enunciado
5. Com a membre d'un equip de treball que dissenya uns esquemes simplificats de butaques per a un còmic futurista, us demanen que:
Dibuixeu la perspectiva isomètrica de la figura següent segons els eixos donats, sense aplicar cap coeficient de reducció. No s'han de representar les pistes ocultes. (2 punts)
Solución
Según los criterios oficiales de corrección
Dibuixeu la perspectiva isomètrica de la figura següent segons els eixos donats, sense aplicar cap coeficient de reducció. No s'han de representar les vistes ocultes.
Solución: Representació en perspectiva isomètrica de la butaca segons els eixos donats: - Es mantenen les direccions dels eixos , i . - Respatller vertical situat al pla posterior (). - Seient horitzontal situat a la base. - Braç o reposabraços dret aixecat paral·lel a l'eix . - Xamfrà / bisell a la cantonada inferior dreta d'acord amb el perfil. - Sense línies ocultes.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
