Problema 6 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Baleares Extraordinaria 2025
Tema: Perspectiva isométrica de una figura · Del examen Extraordinaria (2025)
Enunciado

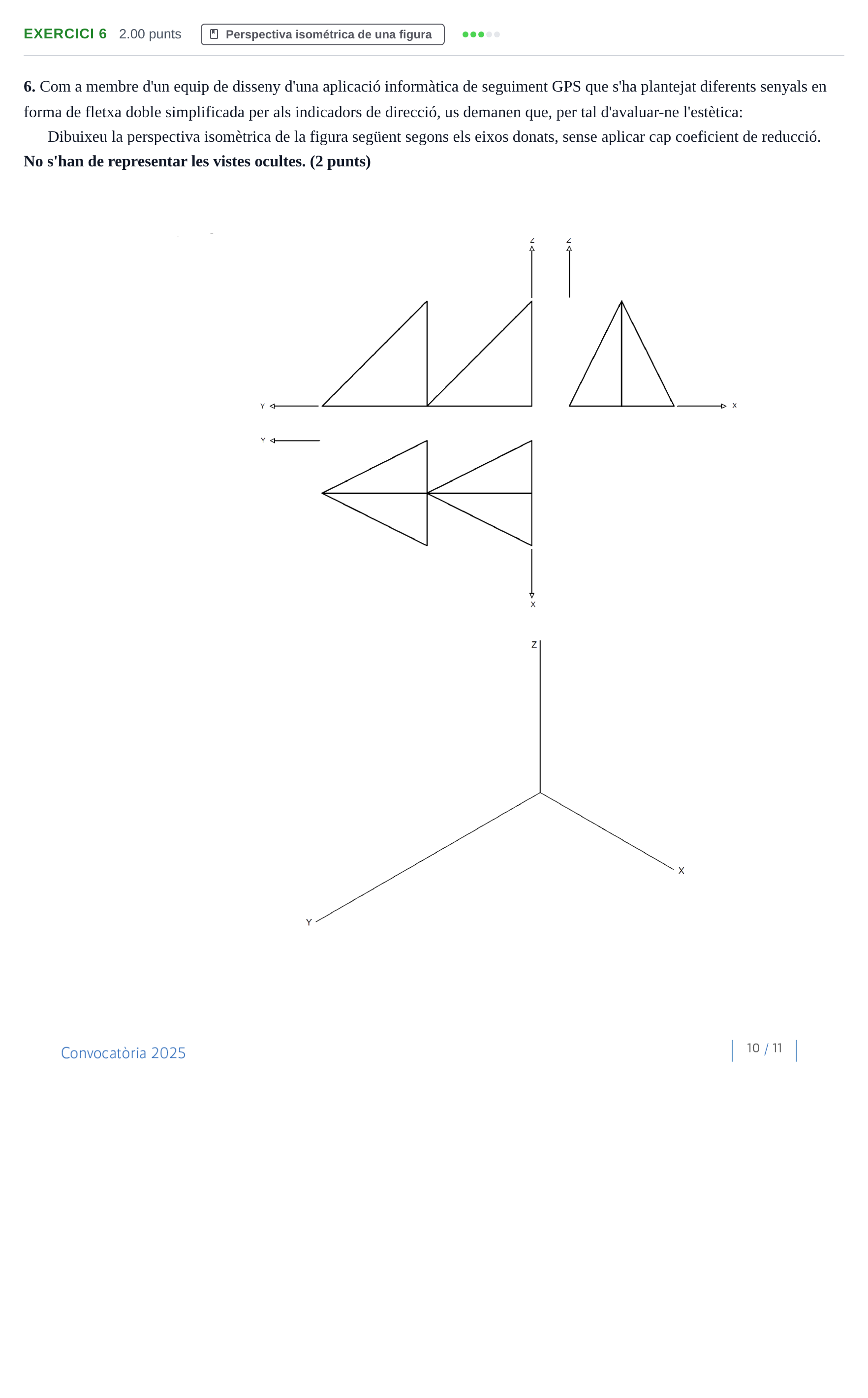

6. Com a membre d'un equip de disseny d'una aplicació informàtica de seguiment GPS que s'ha plantejat diferents senyals en forma de fletxa doble simplificada per als indicadors de direcció, us demanen que, per tal d'avaluar-ne l'estètica:
Dibuixeu la perspectiva isomètrica de la figura següent segons els eixos donats, sense aplicar cap coeficient de reducció. No s'han de representar les vistes ocultes. (2 punts)
Solución
Según los criterios oficiales de corrección
Dibuixeu la perspectiva isomètrica de la figura següent segons els eixos donats, sense aplicar cap coeficient de reducció. No s'han de representar les vistes ocultes.
Solución: Representació en perspectiva isomètrica de la fletxa doble simplificada: - Dibuix dels dos prismes triangulars corresponents als cossos de les dues fletxes. - Coordenades directes sobre els eixos X, Y i Z respectant les dimensions de les vistes (alçat, planta i perfil). - Sense arestes ocultes.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
