Problema 5 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Baleares Ordinaria 2025
Tema: Perspectiva isométrica de una figura · Del examen Ordinaria (2025)
Enunciado

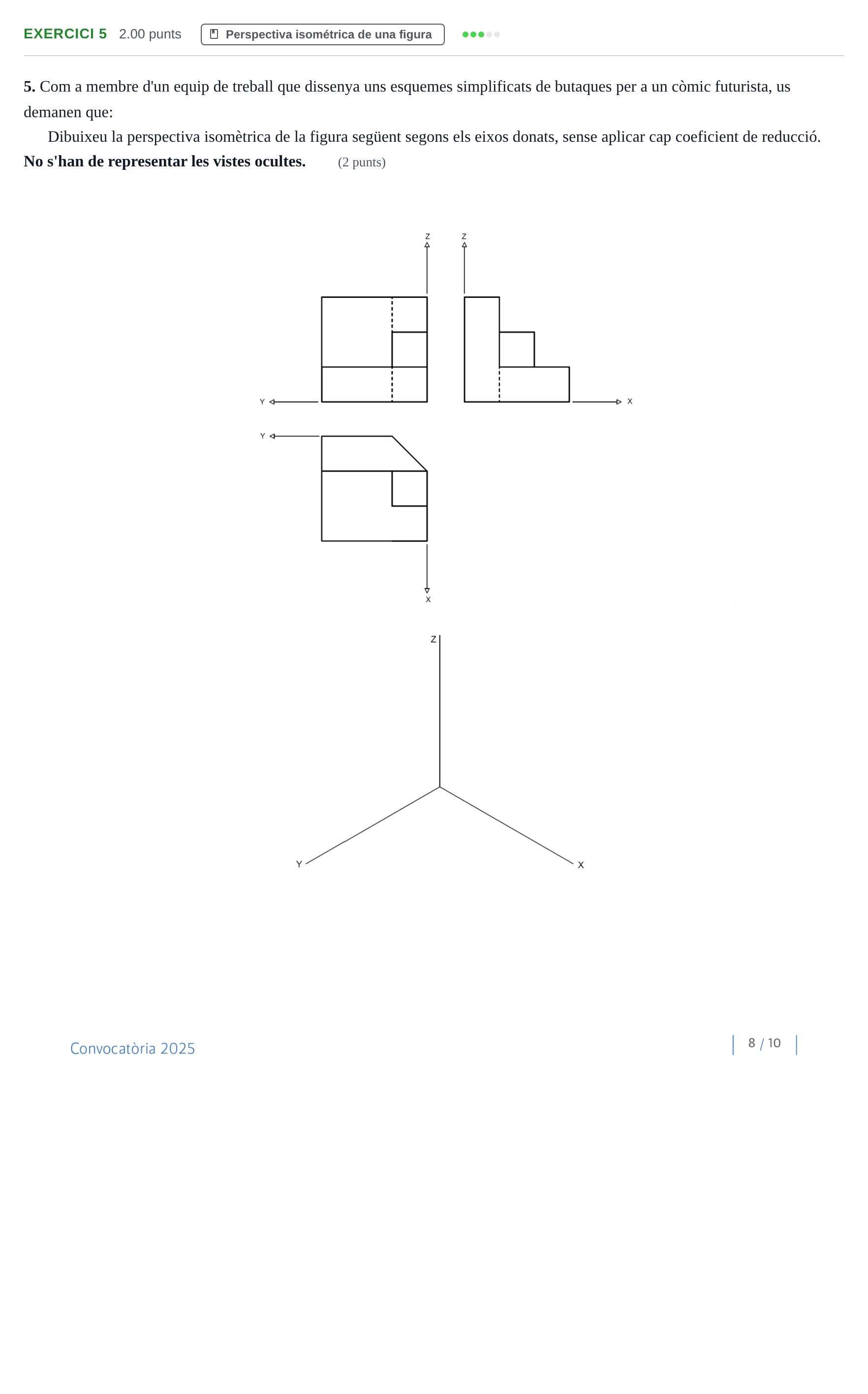

5. Com a membre d'un equip de treball que dissenya uns esquemes simplificats de butaques per a un còmic futurista, us demanen que:
Dibuixeu la perspectiva isomètrica de la figura següent segons els eixos donats, sense aplicar cap coeficient de reducció. No s'han de representar les vistes ocultes. (2 punts)
Solución
Según los criterios oficiales de corrección
Dibuixeu la perspectiva isomètrica de la figura següent segons els eixos donats, sense aplicar cap coeficient de reducció. No s'han de representar les vistes ocultes.
Solución: Perspectiva isomètrica de la peça a partir de les vistes, representada sobre els eixos X, Y, Z sense línies ocultes.
