Problema 6 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Baleares Ordinaria 2025
Tema: Perspectiva isométrica de una figura · Del examen Ordinaria (2025)
Enunciado

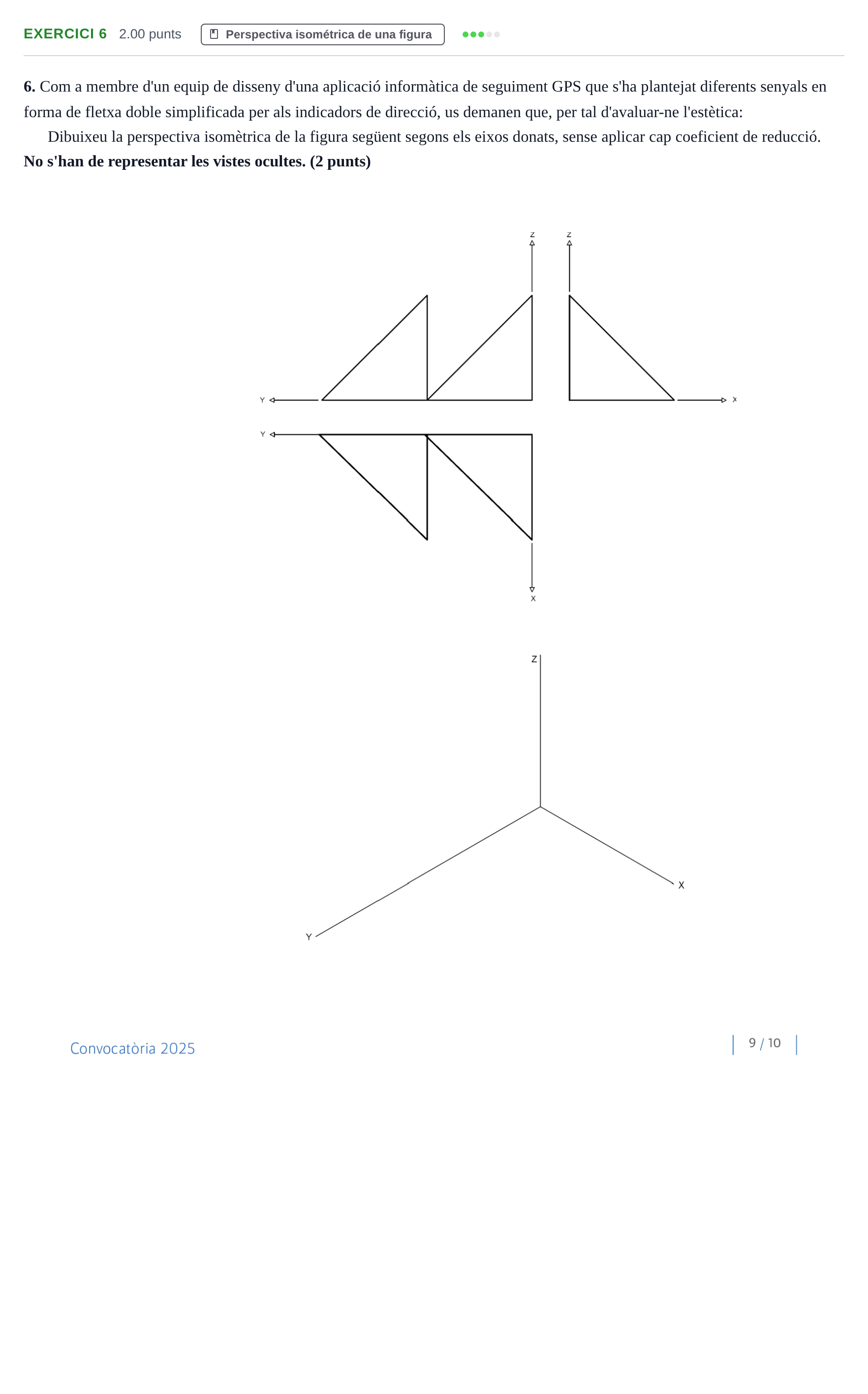

6. Com a membre d'un equip de disseny d'una aplicació informàtica de seguiment GPS que s'ha plantejat diferents senyals en forma de fletxa doble simplificada per als indicadors de direcció, us demanen que, per tal d'avaluar-ne l'estètica:
Dibuixeu la perspectiva isomètrica de la figura següent segons els eixos donats, sense aplicar cap coeficient de reducció. No s'han de representar les vistes ocultes. (2 punts)
Solución
Según los criterios oficiales de corrección
Dibuixeu la perspectiva isomètrica de la figura següent segons els eixos donats, sense aplicar cap coeficient de reducció. No s'han de representar les vistes ocultes. (2 punts)
Solución: Representació en perspectiva isomètrica dels dos volums piramidals en forma de fletxa recolzats sobre el pla XY, amb el vèrtex superior orientat en l'eix Z i sense línies ocultes.
