Ejercicio Opció A - 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Baleares Ordinaria 2024
Tema: Perspectiva isométrica de una figura · Del examen Ordinaria (2024)

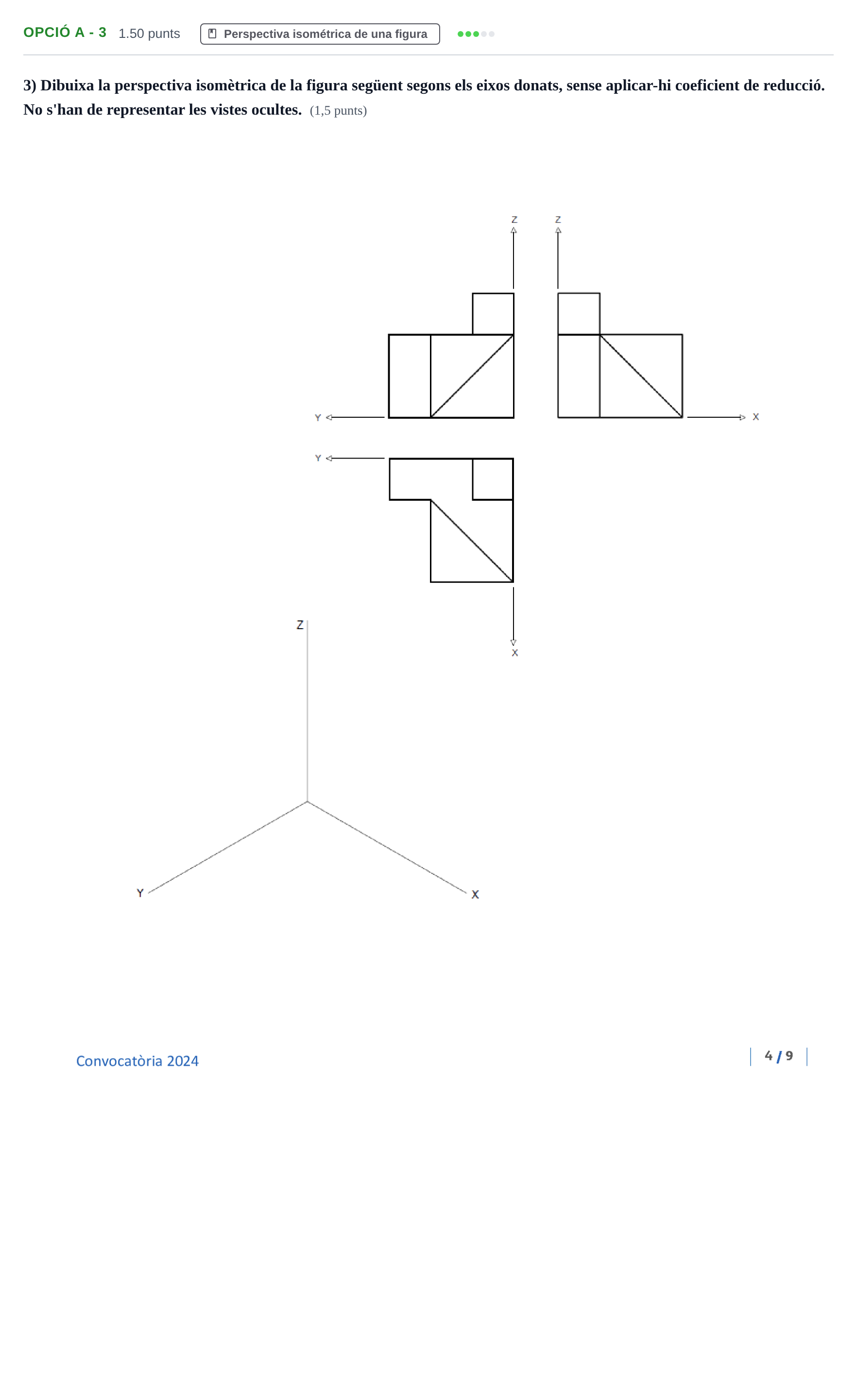

Enunciado
3) Dibuixa la perspectiva isomètrica de la figura següent segons els eixos donats, sense aplicar-hi coeficient de reducció. No s'han de representar les vistes ocultes. (1,5 punts)
Solución
Según los criterios oficiales de corrección
3) Dibuixa la perspectiva isomètrica de la figura següent segons els eixos donats, sense aplicar-hi coeficient de reducció. No s'han de representar les vistes ocultes. (1,5 punts)
Solución: La peça consta d'una base en forma de «L» amb un volum prismàtic a l'extrem esquerre, un cos cúbic elevat a la part central posterior i dues superfícies inclinades (rampes/arestes obliqües) a la part davantera que formen una aresta compartida descendent.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
