Pregunta 2. Opción B · Tecnología e Ingeniería II PAU Asturias Extraordinaria 2026

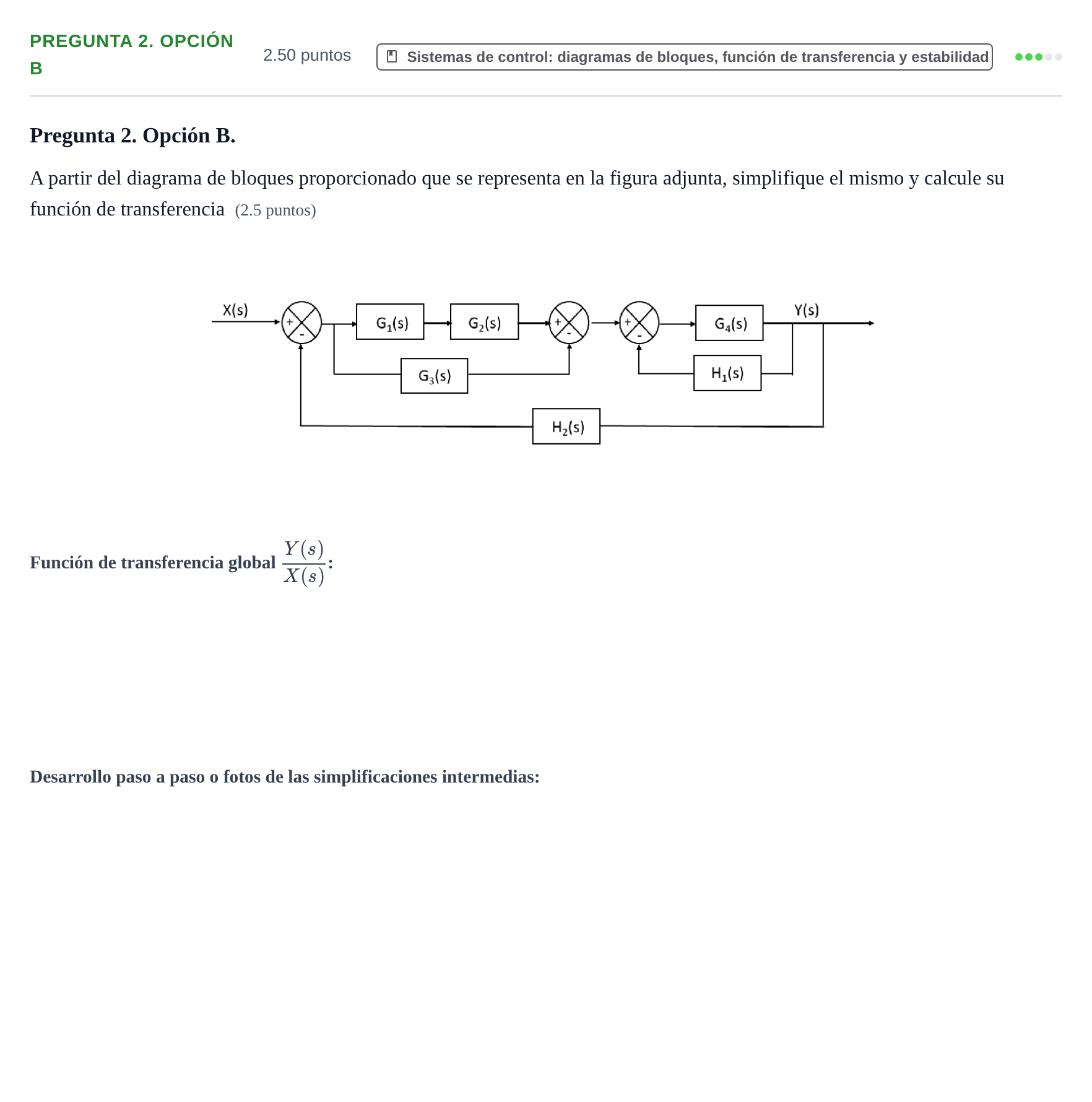

A partir del diagrama de bloques proporcionado que se representa en la figura adjunta, simplifique el mismo y calcule su función de transferencia (2.5 puntos)

Solución: $$\frac{Y(s)}{X(s)} = \frac{[(G_1(s)\cdot G_2(s)) - G_3(s)]\cdot G_4(s)}{[1 + G_4(s)\cdot H_1(s)] + [(G_1(s)\cdot G_2(s)) - G_3(s)]\cdot G_4(s)\cdot H_2(s)}$$

Desarrollo paso a paso o fotos de las simplificaciones intermedias:

Solución: Diagrama de simplificación paso a paso mostrando la reducción del lazo interno con realimentación H1 y la posterior reducción del lazo principal con realimentación H2.
