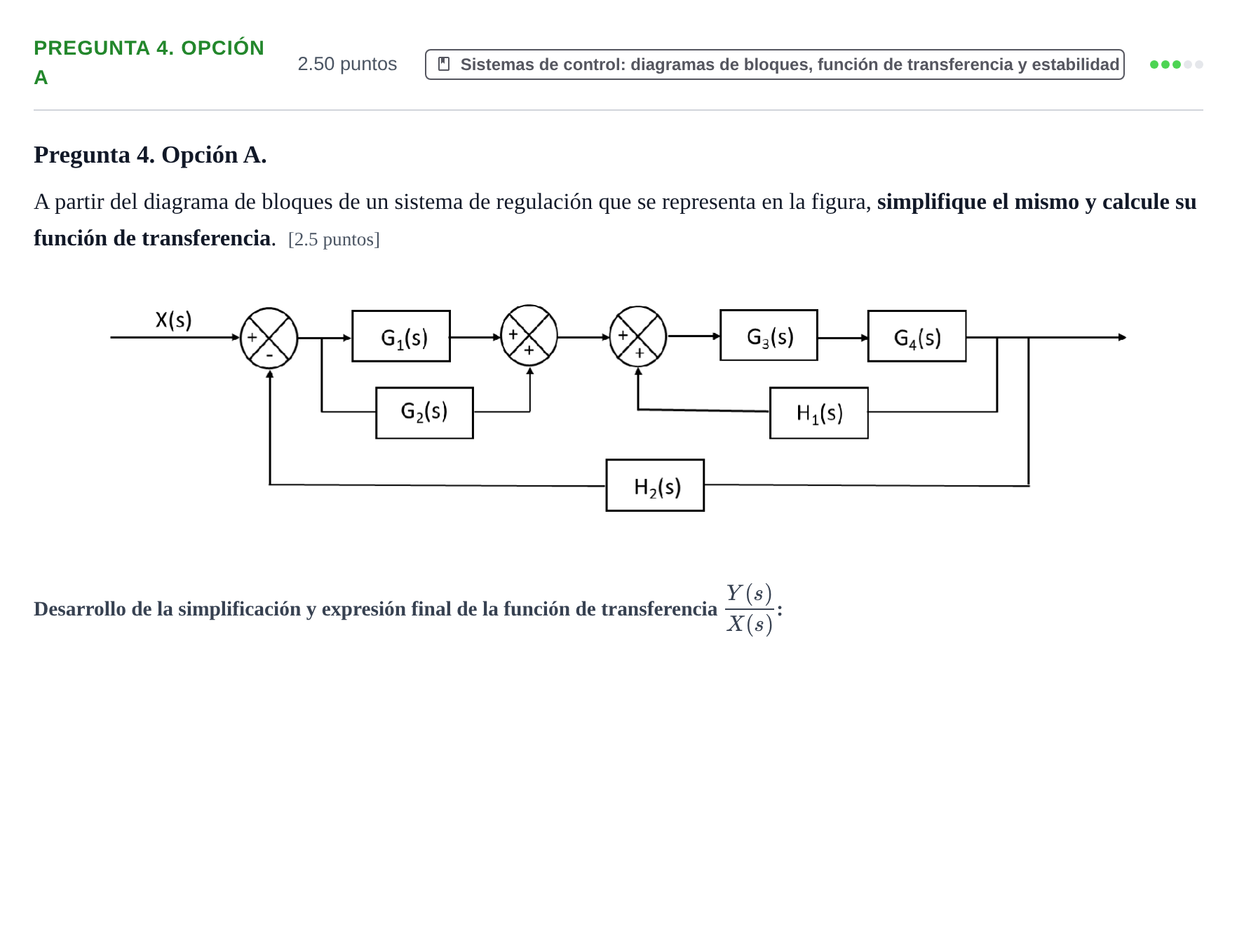

Pregunta 4. Opción A · Tecnología e Ingeniería II PAU Asturias Extraordinaria 2025

Simplifique el mismo y calcule su función de transferencia.

Solución: $$\frac{Y(s)}{X(s)} = \frac{(G_1(s) + G_2(s)) \cdot \left(\frac{G_3(s) \cdot G_4(s)}{1 - G_3(s) \cdot G_4(s) \cdot H_1(s)}\right)}{1 + (G_1(s) + G_2(s)) \cdot \left(\frac{G_3(s) \cdot G_4(s)}{1 - G_3(s) \cdot G_4(s) \cdot H_1(s)}\right) \cdot H_2(s)}$$
