Pregunta 3. Opción A · Tecnología e Ingeniería II PAU Asturias Ordinaria 2026

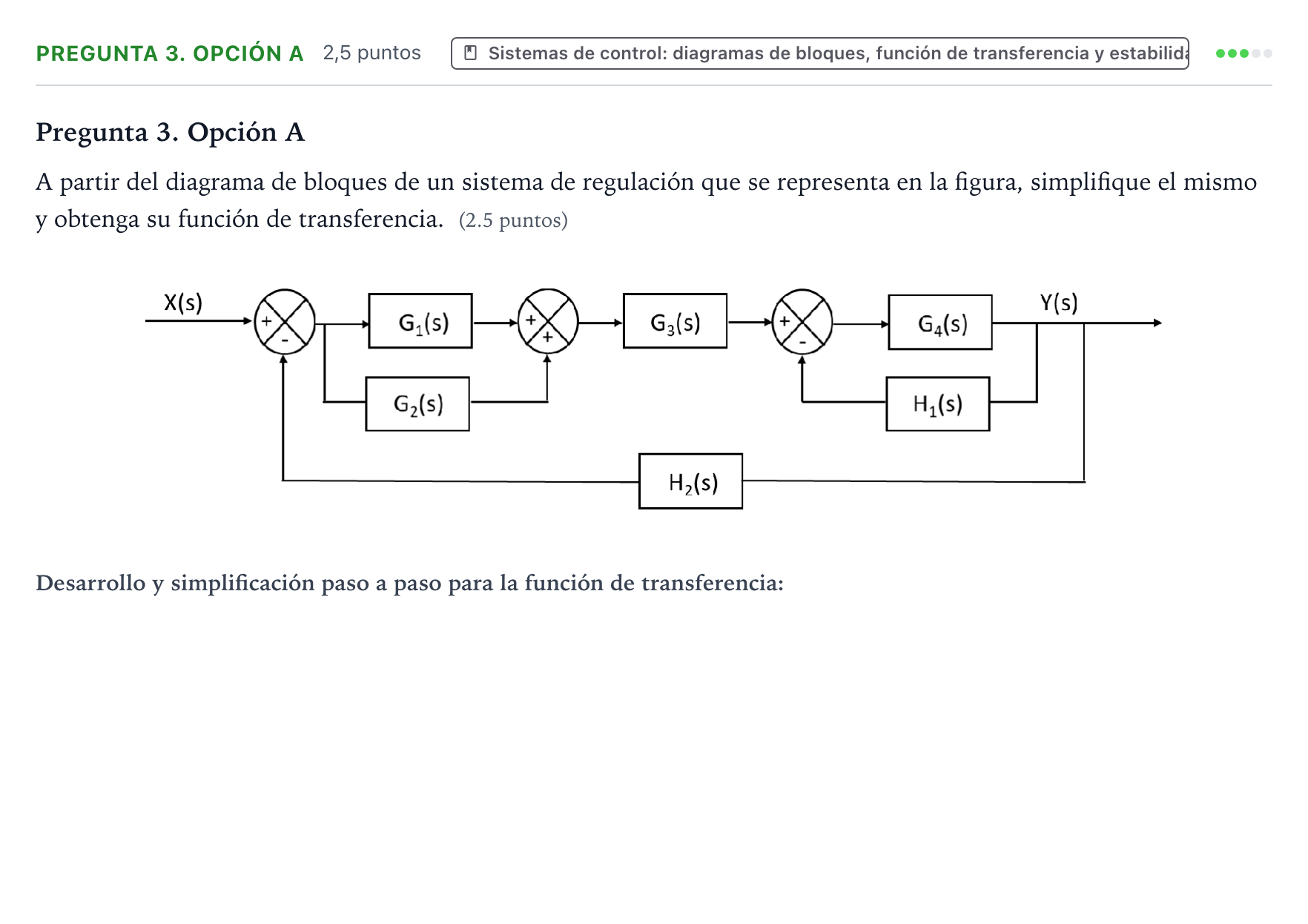

A partir del diagrama de bloques de un sistema de regulación que se representa en la figura, simplifique el mismo y obtenga su función de transferencia.

Solución: $$\frac{Y(s)}{X(s)} = \frac{[(G_1(s) + G_2(s)) \cdot G_3(s)] \cdot G_4(s)}{[1 + G_4(s) \cdot H_1(s)] + [(G_1(s) + G_2(s)) \cdot G_3(s)] \cdot G_4(s) \cdot H_2(s)}$$
