Pregunta 8 · Tecnología e Ingeniería II PAU Asturias Ordinaria 2024
Tema: Sistemas de control: diagramas de bloques, función de transferencia y estabilidad · Del examen Ordinaria (2024)
Enunciado
Pregunta 8.

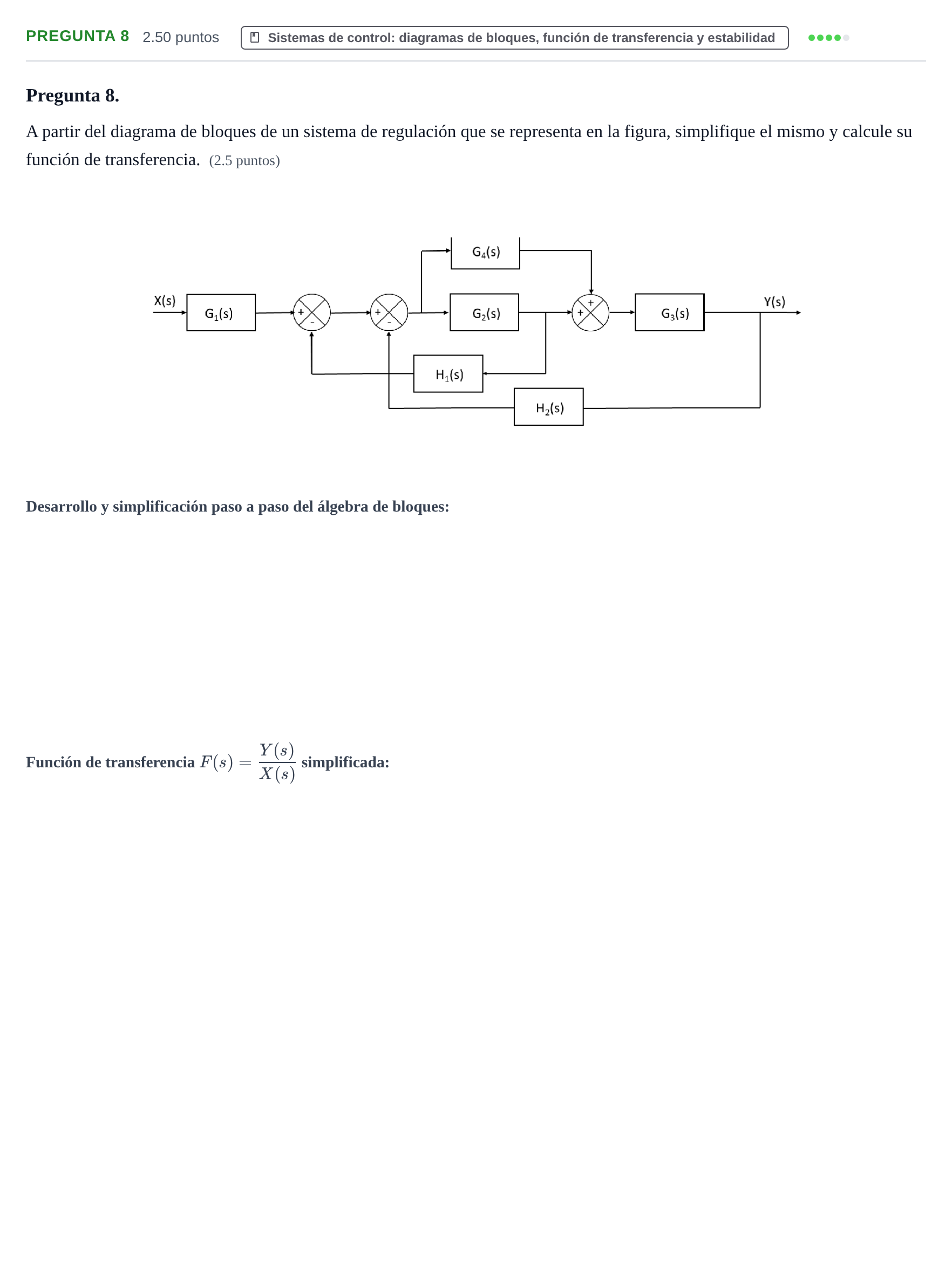

A partir del diagrama de bloques de un sistema de regulación que se representa en la figura, simplifique el mismo y calcule su función de transferencia. (2.5 puntos)
Solución
Según los criterios oficiales de corrección
Desarrollo y pasos de simplificación del diagrama de bloques
Solución: Transposición de punto de bifurcación, suma de bloques en paralelo G2+G4, producto en serie con G3 y resolución de lazos de realimentación.
Función de transferencia F(s) = Y(s)/X(s)
Solución: (G1·G3·(G2+G4)) / (1 + (G2+G4)·G3·H2 + G2·H1)
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
