Pregunta 7 · Tecnología e Ingeniería II PAU Asturias Extraordinaria 2024
Tema: Electrónica digital combinacional · Del examen Extraordinaria (2024)
Enunciado

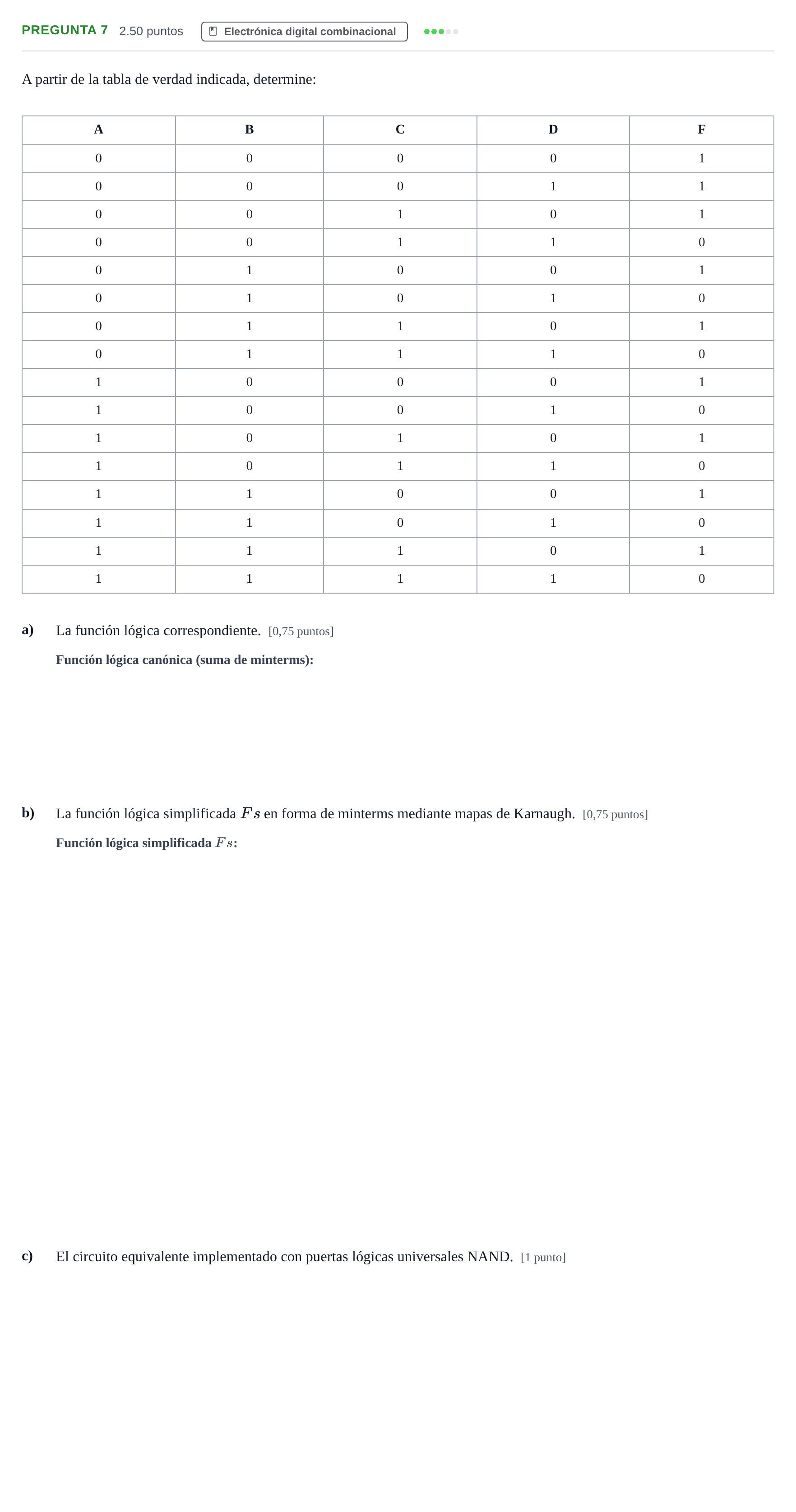

A partir de la tabla de verdad indicada, determine:
A
B
C
D
F
0 · 0 · 0 · 0 · 1
0 · 0 · 0 · 1 · 1
0 · 0 · 1 · 0 · 1
0 · 0 · 1 · 1 · 0
0 · 1 · 0 · 0 · 1
0 · 1 · 0 · 1 · 0
0 · 1 · 1 · 0 · 1
0 · 1 · 1 · 1 · 0
1 · 0 · 0 · 0 · 1
1 · 0 · 0 · 1 · 0
1 · 0 · 1 · 0 · 1
1 · 0 · 1 · 1 · 0
1 · 1 · 0 · 0 · 1
1 · 1 · 0 · 1 · 0
1 · 1 · 1 · 0 · 1
1 · 1 · 1 · 1 · 0
a)
La función lógica correspondiente. [0,75 puntos]
b)
La función lógica simplificada en forma de minterms mediante mapas de Karnaugh. [0,75 puntos]
c)
El circuito equivalente implementado con puertas lógicas universales NAND. [1 punto]
Solución
Según los criterios oficiales de corrección
a) La función lógica correspondiente. (0.75 puntos)
Solución: F = A'B'C'D' + A'B'C'D + A'B'CD' + A'BC'D' + A'BCD' + AB'C'D' + AB'CD' + ABC'D' + ABCD'
b) La función lógica simplificada Fs en forma de minterms mediante mapas de Karnaugh. (0.75 puntos)
Solución: Fs = A'B'C' + D'
c) El circuito equivalente implementado con puertas lógicas universales NAND. (1 punto)
Solución:
