Pregunta 4. Opción B · Tecnología e Ingeniería II PAU Asturias Ordinaria 2025
Tema: Electrónica digital combinacional · Del examen Ordinaria (2025)

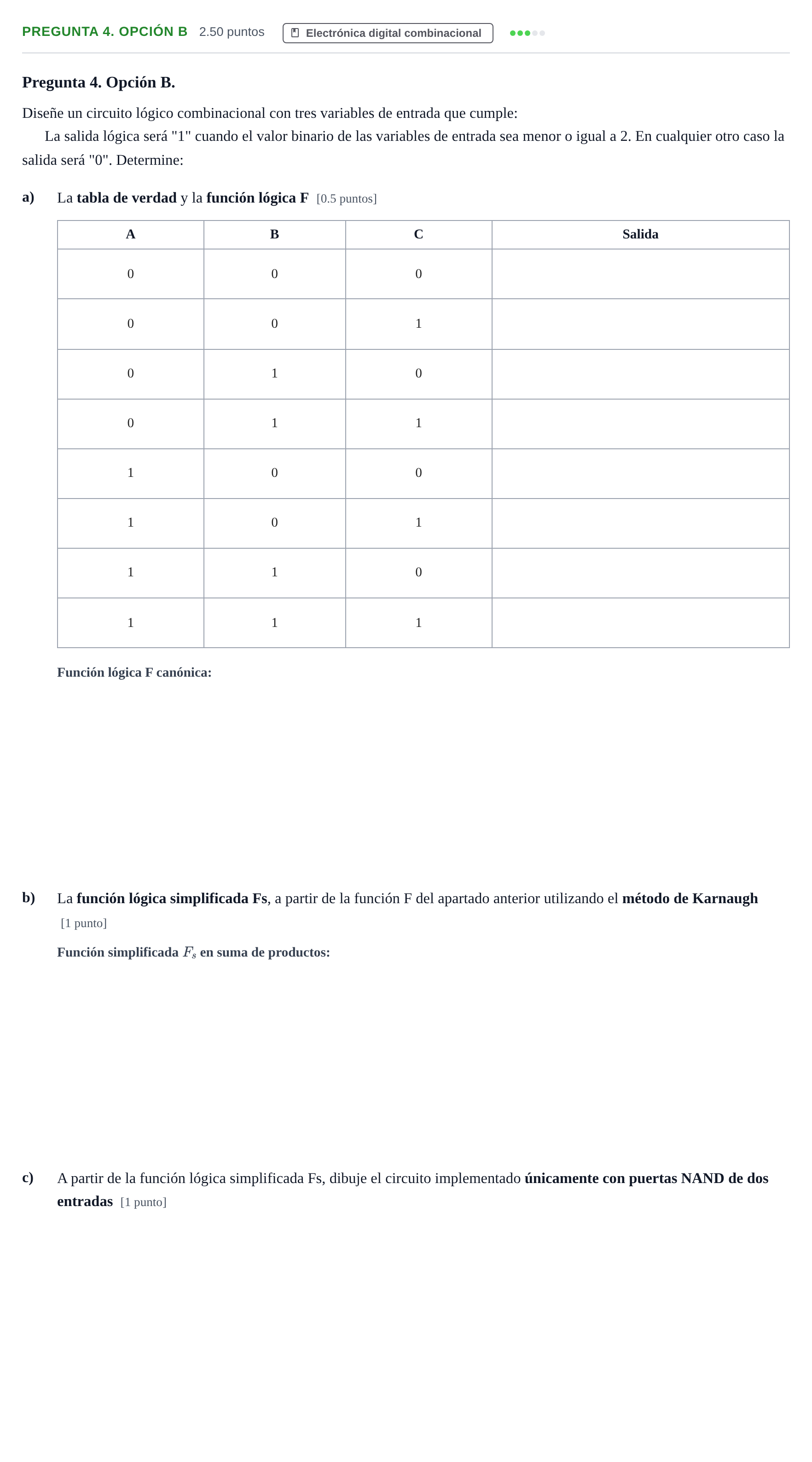

Enunciado
Pregunta 4. Opción B.
Diseñe un circuito lógico combinacional con tres variables de entrada que cumple:
La salida lógica será "1" cuando el valor binario de las variables de entrada sea menor o igual a 2. En cualquier otro caso la salida será "0". Determine:
a)
La tabla de verdad y la función lógica F [0.5 puntos]
A
B
C
Salida
b)
La función lógica simplificada Fs, a partir de la función F del apartado anterior utilizando el método de Karnaugh [1 punto]
c)
A partir de la función lógica simplificada Fs, dibuje el circuito implementado únicamente con puertas NAND de dos entradas [1 punto]
Solución
Según los criterios oficiales de corrección
a) Tabla de verdad (fila A=0, B=0, C=0)
Solución: 1
a) Tabla de verdad (fila A=0, B=0, C=1)
Solución: 1
a) Tabla de verdad (fila A=0, B=1, C=0)
Solución: 1
a) Tabla de verdad (fila A=0, B=1, C=1)
Solución: 0
a) Tabla de verdad (fila A=1, B=0, C=0)
Solución: 0
a) Tabla de verdad (fila A=1, B=0, C=1)
Solución: 0
a) Tabla de verdad (fila A=1, B=1, C=0)
Solución: 0
a) Tabla de verdad (fila A=1, B=1, C=1)
Solución: 0
a) Función lógica F canónica
Solución: F(A, B, C) = A'B'C' + A'B'C + A'BC'
b) Función lógica simplificada Fs
Solución: A'B' + A'C'
c) A partir de la función lógica simplificada Fs, dibuje el circuito implementado únicamente con puertas NAND de dos entradas
Solución:
