Pregunta 7 · Tecnología e Ingeniería II PAU Asturias Ordinaria 2024
Tema: Electrónica digital combinacional · Del examen Ordinaria (2024)
Enunciado
Pregunta 7.

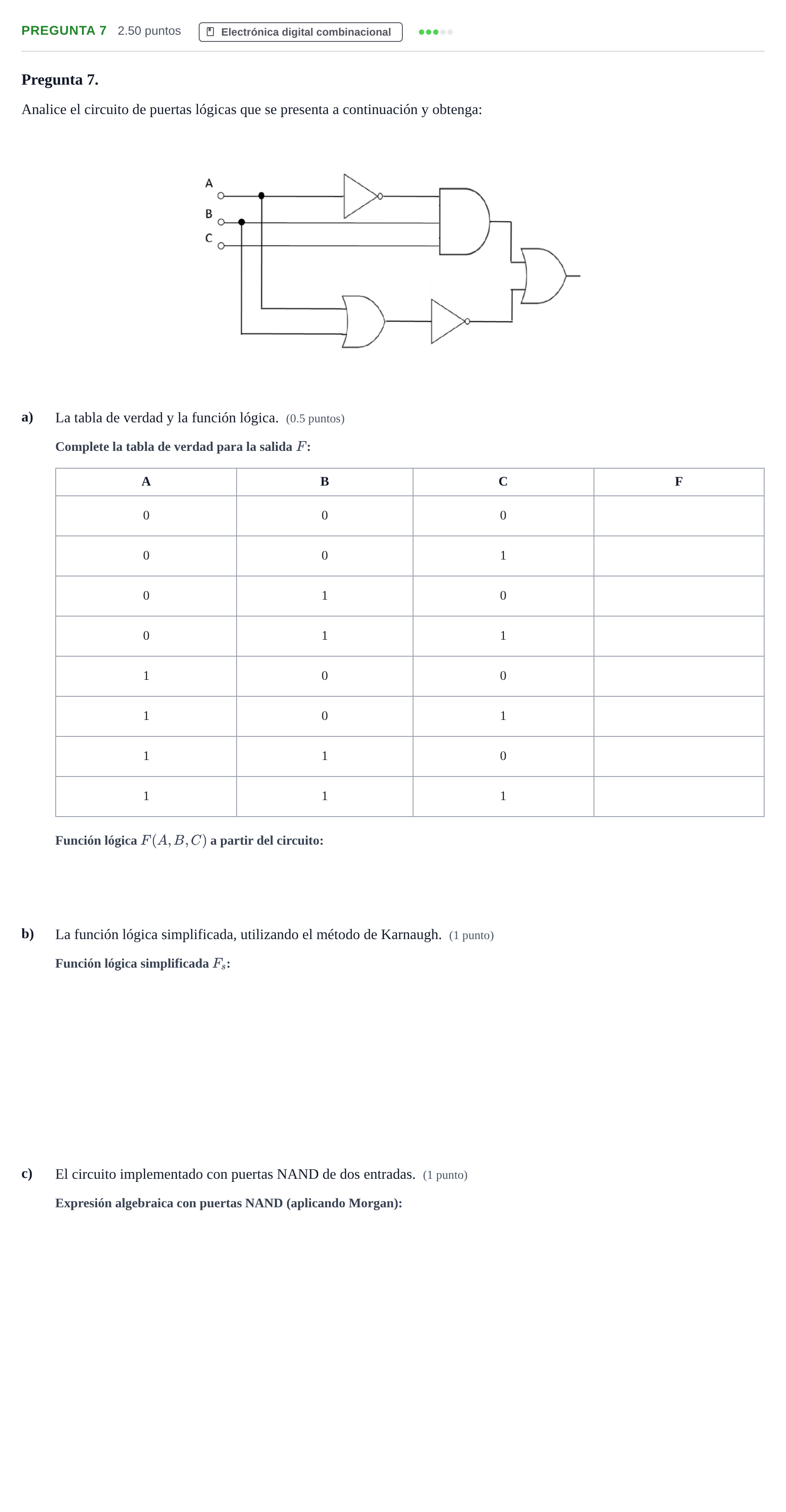

Analice el circuito de puertas lógicas que se presenta a continuación y obtenga:
a)
La tabla de verdad y la función lógica. (0.5 puntos)
A · B · C · F
0 · 0 · 0
0 · 0 · 1
0 · 1 · 0
0 · 1 · 1
1 · 0 · 0
1 · 0 · 1
1 · 1 · 0
1 · 1 · 1
b)
La función lógica simplificada, utilizando el método de Karnaugh. (1 punto)
c)
El circuito implementado con puertas NAND de dos entradas. (1 punto)
Solución
Según los criterios oficiales de corrección
a) Salida F para A=0, B=0, C=0
Solución: 1
a) Salida F para A=0, B=0, C=1
Solución: 1
a) Salida F para A=0, B=1, C=0
Solución: 0
a) Salida F para A=0, B=1, C=1
Solución: 1
a) Salida F para A=1, B=0, C=0
Solución: 0
a) Salida F para A=1, B=0, C=1
Solución: 0
a) Salida F para A=1, B=1, C=0
Solución: 0
a) Salida F para A=1, B=1, C=1
Solución: 0
a) Función lógica a partir del circuito
Solución: !A*B*C + !(A+B) / !A·B·C + !A·!B
b) Función lógica simplificada utilizando el método de Karnaugh
Solución: !A*!B + !A*C / !A·!B + !A·C / !A·(!B + C)
c) Expresión algebraica con puertas NAND
Solución: !(!(!A*!B) * !(!A*C))
c) Circuito implementado con puertas NAND de dos entradas
Solución: También es válida la siguiente disposición equivalente:
