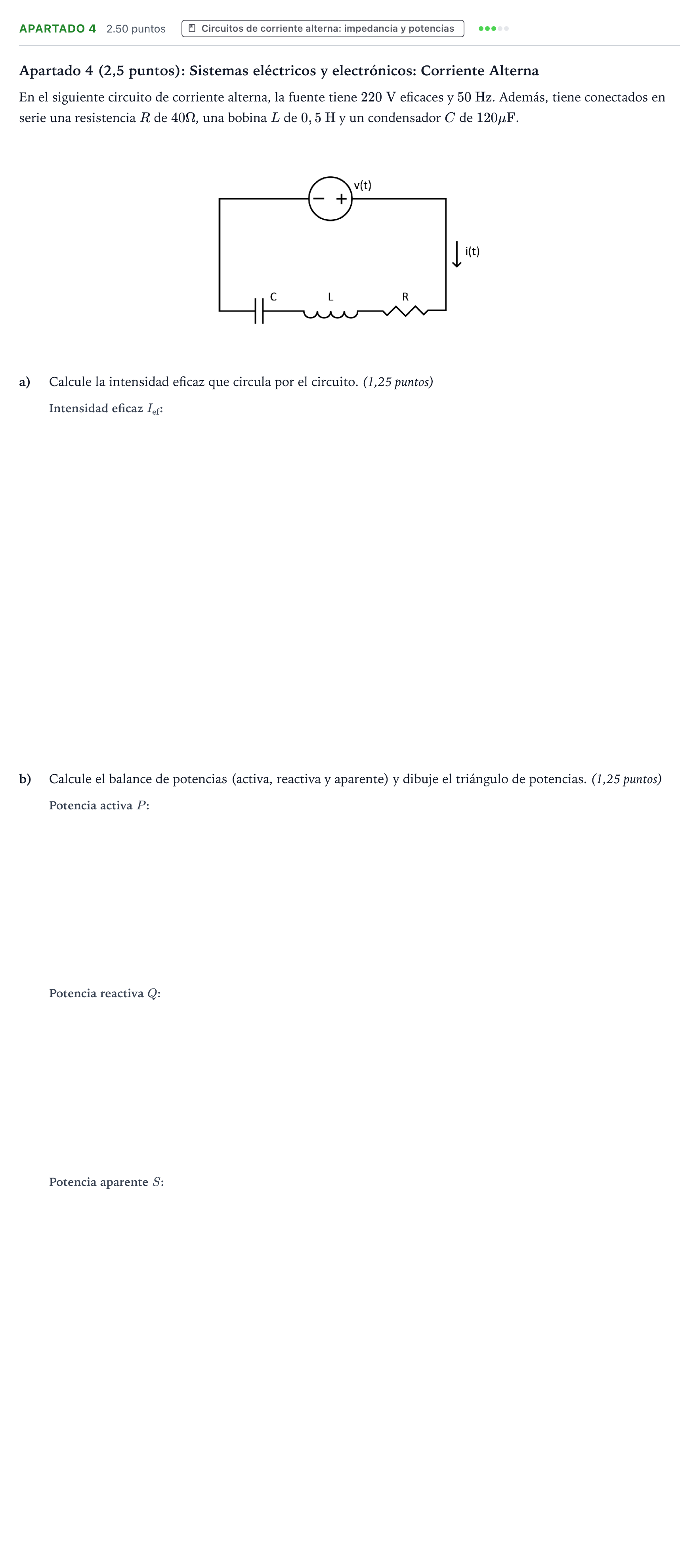

Apartado 4 · Tecnología e Ingeniería II PAU Aragón Extraordinaria 2025

a) Calcule la intensidad eficaz que circula por el circuito. (1,25 puntos)

Solución: $1{,}61$ A / $1610$ mA

b) Potencia activa P

Solución: $102{,}72$ W / $0{,}10272$ kW

b) Potencia reactiva Q

Solución: $338{,}66$ VAr / $0{,}33866$ kVAr

b) Potencia aparente S

Solución: $354{,}2$ VA / $0{,}3542$ kVA

b) Dibuje el triángulo de potencias. (0,25 puntos)

Solución: Triángulo rectángulo donde el cateto horizontal representa la potencia activa $P = 102{,}72\text{ W}$, el cateto vertical hacia arriba (por ser inductivo, $X_L > X_C$) representa la potencia reactiva $Q = 338{,}66\text{ VAr}$, la hipotenusa representa la potencia aparente $S = 354{,}2\text{ VA}$ y el ángulo entre $P$ y $S$ es $\varphi = 72{,}97^\circ$.
