Apartado 4 - Opción B · Tecnología e Ingeniería II PAU Aragón Ordinaria 2026

Tema: Circuitos de corriente alterna: impedancia y potencias · Del examen Ordinaria (2026)

Enunciado

APARTADO 4 (2,5 puntos)

Sistemas eléctricos y electrónicos. Elegir una opción:

Opción B: Corriente Alterna.

En un taller de electrónica, se está probando un dispositivo de baja potencia conectado a la red eléctrica (230 V eficaces, 50 Hz). El técnico ha simplificado la carga del dispositivo y su cableado como un circuito R-C en serie con los siguientes parámetros:

– Resistencia: R=100 ΩR = 100\ \Omega

– Condensador: C=30 μFC = 30\ \mu\text{F}

Se pide lo siguiente:

a.

Dibuje el circuito, identificando los componentes, y calcule la impedancia total del circuito (0,75 puntos).

b.

Determine la intensidad eficaz que circula por el circuito (0,25 puntos).

c.

Indique el factor de potencia y si la corriente va retrasada respecto a la tensión o viceversa (0,5 puntos).

d.

Indique y justifique brevemente una aplicación de la Corriente Alterna (CA) y una aplicación de la Corriente Continua (CC) en el ámbito tecnológico o doméstico (1 punto).

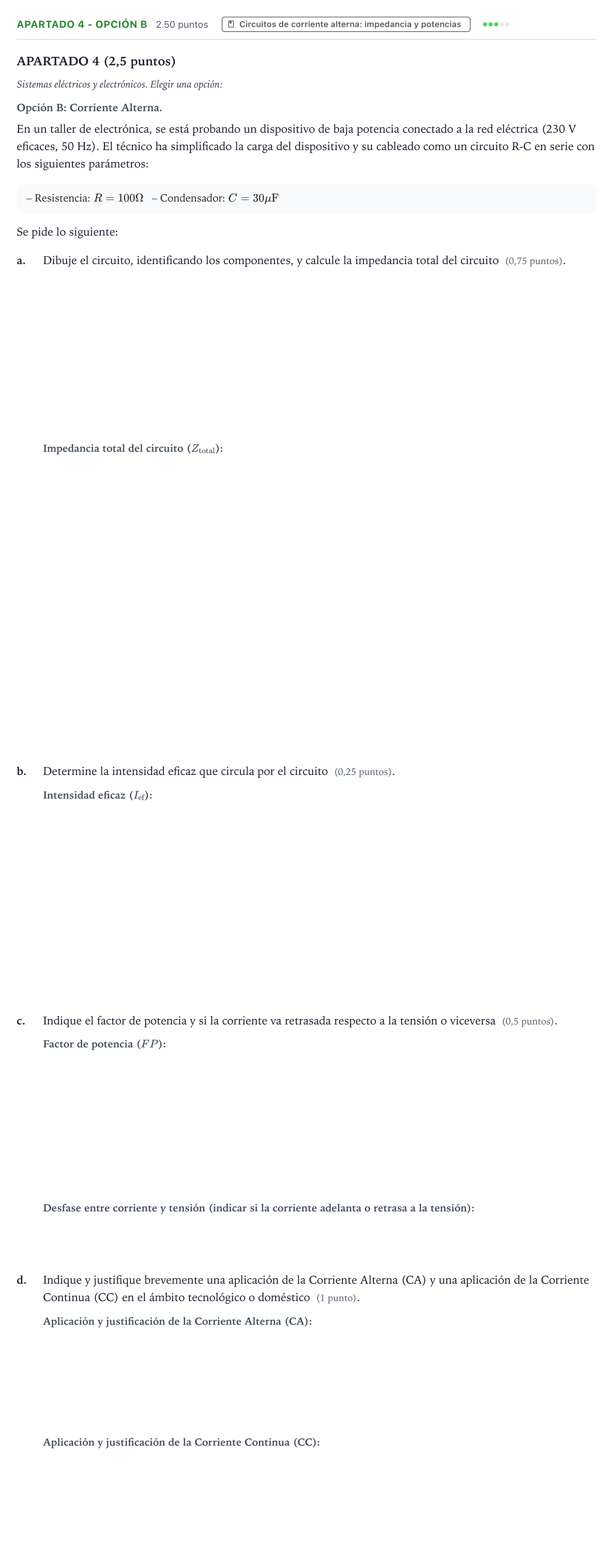

Enunciado: Apartado 4 - Opción B · Tecnología e Ingeniería II PAU Aragón Ordinaria 2026

Solución

Según los criterios oficiales de corrección

a. Dibuje el circuito, identificando los componentes

Solución: Esquema de un circuito serie compuesto por una fuente de tensión alterna senoidal VV, una resistencia RR, un condensador con reactancia XCX_C, y el sentido de la intensidad II.

a. Calcule la impedancia total del circuito

Solución: 145,80 Ω145{,}80\ \Omega / 145,8 Ω145{,}8\ \Omega

b. Determine la intensidad eficaz que circula por el circuito

Solución: 1,581{,}58 A

c. Indique el factor de potencia

Solución: 0,6860{,}686

c. Indique si la corriente va retrasada respecto a la tensión o viceversa

Solución: La corriente adelanta a la tensión

d. Indique y justifique brevemente una aplicación de la Corriente Alterna (CA) en el ámbito tecnológico o doméstico

Solución: Transporte y distribución de energía eléctrica. Permite elevar o reducir la tensión con transformadores reduciendo pérdidas por efecto Joule.

d. Indique y justifique brevemente una aplicación de la Corriente Continua (CC) en el ámbito tecnológico o doméstico

Solución: Dispositivos electrónicos portátiles (smartphones, ordenadores). Requieren tensión constante y polaridad definida, o almacenamiento en baterías.
