Apartado 4 - Opción A · Tecnología e Ingeniería II PAU Aragón Ordinaria 2026
Tema: Circuitos de corriente alterna: impedancia y potencias · Del examen Ordinaria (2026)

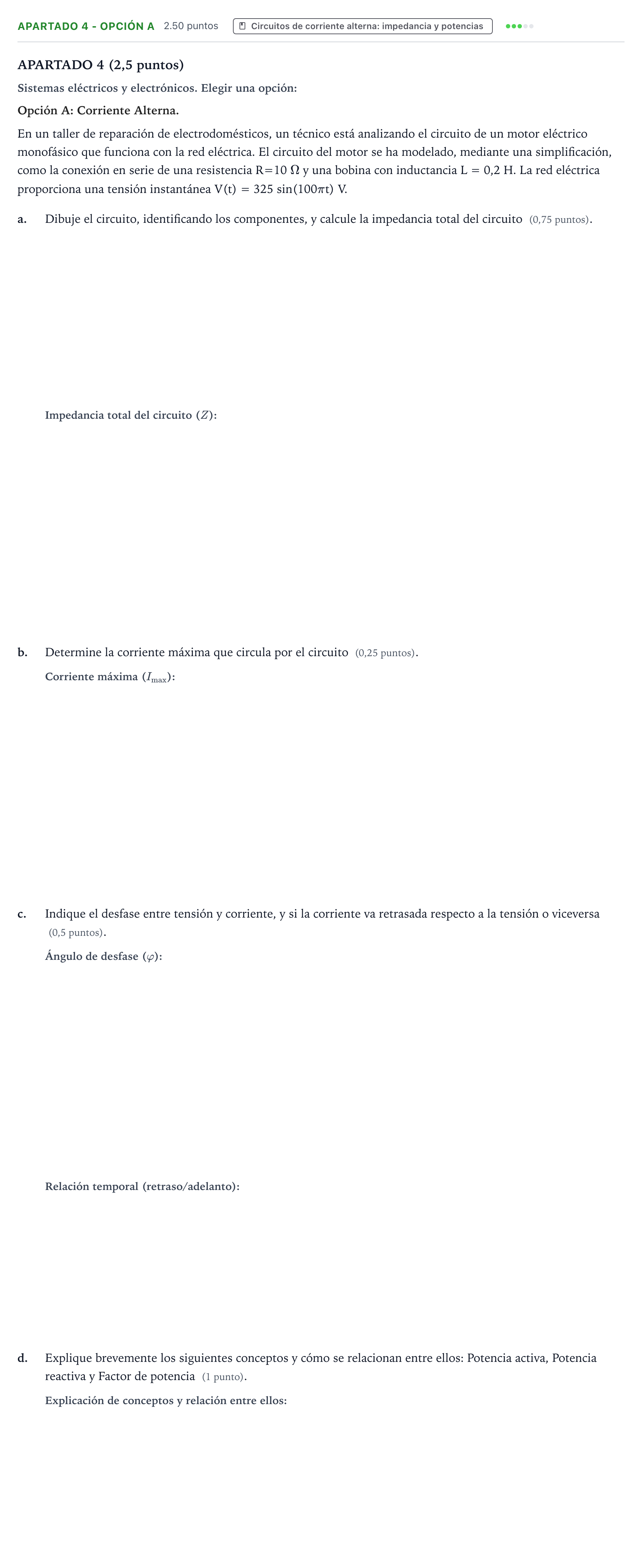

Enunciado
APARTADO 4 (2,5 puntos)
Sistemas eléctricos y electrónicos. Elegir una opción:
Opción A: Corriente Alterna.
En un taller de reparación de electrodomésticos, un técnico está analizando el circuito de un motor eléctrico monofásico que funciona con la red eléctrica. El circuito del motor se ha modelado, mediante una simplificación, como la conexión en serie de una resistencia R=10 y una bobina con inductancia L = 0,2 H. La red eléctrica proporciona una tensión instantánea V(t) = 325 sin(100t) V.
a.
Dibuje el circuito, identificando los componentes, y calcule la impedancia total del circuito (0,75 puntos).
b.
Determine la corriente máxima que circula por el circuito (0,25 puntos).
c.
Indique el desfase entre tensión y corriente, y si la corriente va retrasada respecto a la tensión o viceversa (0,5 puntos).
d.
Explique brevemente los siguientes conceptos y cómo se relacionan entre ellos: Potencia activa, Potencia reactiva y Factor de potencia (1 punto).

Solución
Según los criterios oficiales de corrección
a. Dibuje el circuito, identificando los componentes
Solución: Circuito serie formado por una fuente de tensión alterna , una resistencia y una inductancia con reactancia , con corriente indicada en el circuito.
a. calcule la impedancia total del circuito
Solución: Ω
b. Determine la corriente máxima que circula por el circuito
Solución: A
c. Indique el desfase entre tensión y corriente
Solución: ° / rad
c. y si la corriente va retrasada respecto a la tensión o viceversa
Solución: La corriente va retrasada respecto a la tensión
d. Explique brevemente los siguientes conceptos y cómo se relacionan entre ellos: Potencia activa, Potencia reactiva y Factor de potencia
Solución: • Potencia activa (P): potencia realmente consumida y transformada en trabajo útil o calor, medida en vatios (W): P = V · I · cos(φ). • Potencia reactiva (Q): potencia que oscila entre el generador y los campos magnéticos/eléctricos de bobinas o condensadores sin transformarse en trabajo útil, medida en voltamperios reactivos (var): Q = V · I · sin(φ). • Factor de potencia (FP o cos(φ)): relación entre la potencia activa y la potencia aparente (S = V · I), indicando el aprovechamiento de la energía eléctrica. • Relación entre ellos: triángulo de potencias, donde S² = P² + Q², con P = S · cos(φ) y Q = S · sin(φ).
